Гофрированные пленочные фильтрующие элементы ЭКОСТЕК марки ЭФП-404-L из композиционного материала на основе стекловолокна

Назначение

Экостек - фильтры из стекловолокнаГофрированные фильтрующие элементы ЭКОСТЕК предназначены для удаления из жидких сред частиц размером более 0,5 мкм при температурах от -20 до 90°С. Преимущественно используются для удаления коллоидных загрязнений, снятия опалесценции, осветляющей и финишной фильтрации жидкостей в различных отраслях промышленности.

Конструкция и материалы

Фильтровальный материал представляет собой волокнистую композиционную пленку на основе стеклянного субмикронного волокна разного диаметра.

Фильтровальный материал вместе с внешним и внутренним дренажными слоями, выполненными из нетканого термоскрепленного полипропилена, уложен в виде полого цилиндрического гофропакета высотой 250 мм и помещен между внешним и внутренним перфорированными каркасами.

Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении.

Фильтры из стекловолокна способны удерживать не менее 99% частиц при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

Общая информация

Высокая удельная поверхность композиционного фильтрующего материала на основе ультра- и микростекловолокна делает элементы ЭКОСТЕК незаменимыми при необходимости удаления из растворов коллоидных загрязнений. Практически полностью удаляя дрожжевые и бактериальные клетки, элементы ЭКОСТЕК дают гарантию качества при обеспложивающей и стерилизующей фильтрации, защищая и существенно увеличивая ресурс работы стерилизующих мембран.

Большая площадь поверхности и высокая гидрофильность элементов из стекловолокна позволяет использовать их при минимальных перепадах давления.

Уникальная механическая прочность и термическая стойкость позволяют проводить фильтрацию при перепадах давления до 3 атм, а также подвергать промывке и регенерации горячей водой или моющими растворами.

Технические характеристики фильтров из стекловолокна высотой 250 мм

1

Возможные рейтинги фильтрации, мкм.

0,5 0,8 1 5

2

Площадь фильтрации, м2

0.4

3

Максимальная рабочая температура, °C

90 (100 кратковременно)

4

Максимальный перепад давления в направлении фильтрации

0.4 МПа при 20°C

0.2 МПа при 90°C

5

Диапазон рН

3 – 8 (12 кратковременно)

6

Стерилизация

Острым паром в линии при Т= 135°C в течение 30 минут Количество циклов – не менее 20.

7

Регенерация

Промывка горячей чистой водой, моющими растворами или фильтратом в направлении фильтрации. Элементы выдерживают CIP-мойку при температуре до 90°.

8

Рекомендуемая скорость потока воды, л/ч

До 300

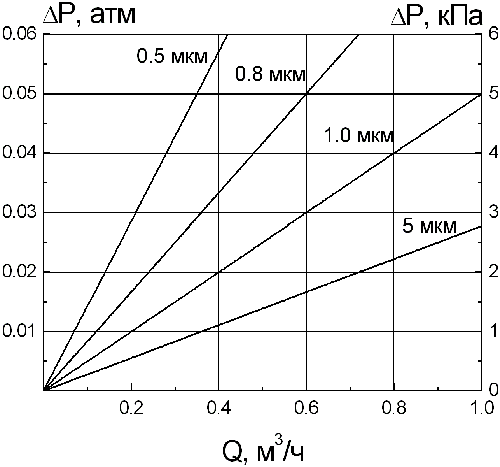

Гидравлические характеристики элементов высотой 250 мм марки ЭФП-404-L… с разными рейтингами фильтрации по воде (t=20°C)

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОСТЕК тупикового с рейтингом 0,5 мкм высотой 250 мм

СТАРАЯ МАРКИРОВКА

НОВАЯ МАРКИРОВКА

ЭФП

404

L/0,5

250

A0

S

Элемент Патронный Фильтрующий

Код материала:пористая пленка на основе стекловолокна

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

А0; А7; F0; F1

Уплотнительный материал:

S; E
