Гофрированные фильтрующие элементы ЭКОПЛЕН-F-G марки ЭФП-400-G на основе низкоселективной мембраны из политетрафторэтилена (марки фторопласт-4)

Экоплен-F-GФильтрующие элементы ЭКОПЛЕН-F-G предназначены для удаления из газовых сред частиц размером более  0,2 мкм при температурах от -20 до 150°С в различных отраслях промышленности. Преимущественно используются для осушения и финишной  фильтрации сжатого воздуха, азота, углекислого газа,  высокоагрессивных сред при нормальной и повышенной температуре, технологического пара, используемого для обработки оборудования, а также в качестве дыхательных фильтров.

Конструкция и материалы

Фильтровальный материал представляет собой низкоселективную мембрану из политетрафторэтилена (марки Ф-4, ГОСТ 10007-80) без каких-либо добавок и наполнителей. Фильтровальный материал вместе с внешним и внутренним дренажными слоями из термоскрепленного полипропилена уложен в виде полого цилиндрического гофропакета междувнешним и внутренним перфорированными каркасами из полипропилена.

Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.

Эффективность удержания частиц - не менее 99,999% при заявленном рейтинге фильтрации и рекомендуемой скорости потока газа.

Преимущества эксплуатации

Фильтрующие элементы из уникального по гидрофобности пористого политетрафторэтилена незаменимы для фильтрации газов, содержащих аэрозольные частицы воды. Элементы задерживают на внешней поверхности капли воды с размером большим рейтинга фильтрации, капли укрупняются и стекают в дренаж.

Высокая термохимическая стойкость политетрафторэтилена марки фторопласт-4 позволяет использовать элементы ЭКОПЛЕН-F-G для фильтрации практически всех газообразных продуктов в диапазоне температур от -20 до +150°С. Элементы используются для фильтрации острого пара (с температурой до 150°С).

Эффективность удержания частиц на уровне 99,999% позволяет достигать очень высокого качества очистки газов.

Большая площадь фильтрующей поверхности элементов ЭКОПЛЕН-F-G и их способность подвергаться регенерации с помощью различных химических реагентов обеспечивают высокую грязеемкость и большой ресурс работы.

Технические характеристики элементов высотой 250 мм с разными рейтингами фильтрации по газу с вязкостью 1сПз

Возможные рейтинги фильтрации, мкм.

0,2     0,5     1,0    2,0

Площадь фильтрации, м2

0.7

Диапазон рабочих температур, °С

-20 ÷+150

Максимальный перепад давления в прямом и обратном направлении фильтрации

0.6 МПа при 20°С

0.2 МПа при 150°С

Стерилизация паром в линии

При 135°С в течение 30 минут без ограничения числа стерилизаций

Регенерация

Продувка обратным током чистого сжатого воздуха или пара с предварительной химической обработкой

Рекомендуемая скорость потока газа, м3/час

 До 100

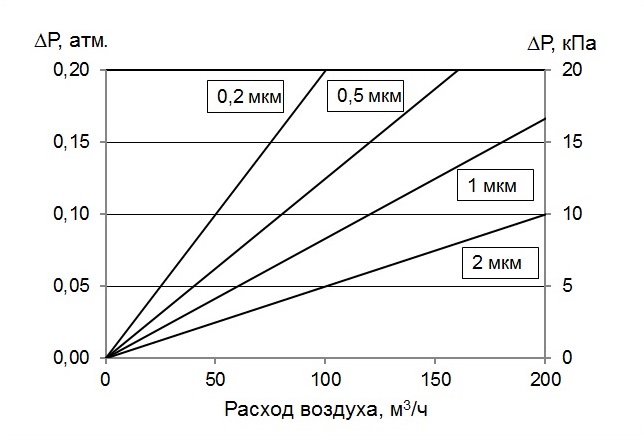

Аэродинамические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-400-G с разными рейтингами фильтрации (t=20°С)

Сертификация

  • Свидетельство о внесении в Государственный реестр медицинских изделий
  • Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПЛЕН-F-G тупикового с рейтингом 0,2 мкм высотой 250 мм.

СТАРАЯ МАРКИРОВКА



НОВАЯ МАРКИРОВКА

ЭФП

400

G/0,2

250

А7

S

Элемент Патронный Фильтрующий

Код материала: пористая пленка из политетрафтор-этилена марки фторопласт-4

Числитель: G (gas-газ)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

A0, A7, F0, F1

Уплотнительный материал:

S; E
