Новинка: Намывные фильтрующие элементы ЭКОПЛЕН-PE-Н марки ЭФП-601-Н на основе пористой пленки из сверхвысокомолекулярного полиэтилена

Фильтрующие элементы ЭКОПЛЕН-РЕ-Н предназначены для осуществления фильтрации в режиме намыва твердых или коллоидных осадков на фильтрующую поверхность при температурах от -20 до 100°С.

 Преимущественный диапазон использования – грубая предварительная очистка широкого спектра жидкостей с высоким содержанием твердой фазы в различных отраслях промышленности.

Конструкция и материалы элемента для фильтра

Фильтровальный материал представляет собой пористую пленку толщиной 1-1,5 мм, изготавливаемую спеканием из порошков сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) разной дисперсности.

С одной стороны пленка имеет почти идеально гладкую поверхность, с противоположной стороны пленка имеет профилированную поверхность. В элементе высотой 250 мм фильтровальный материал в виде рукава натянут на перфорированный каркас из полипропилена, усиленный изнутри витым каркасом из нержавеющей стали. К каркасу примыкает профилированная поверхность пленки, обеспечивая дренаж. Элемент для фильтра может иметь внешний экструдированный каркас из полипропилена.

Элементы фильтра высотой 500, 750 или 1000 мм получают торцевой сваркой 2, 3 или 4 элементов высотой 250 мм. Элементы любой высоты имеют концевые детали из полипропилена.

Эффективность удержания частиц определяется толщиной намывного слоя и характеристиками осадка.

Общая информация элемента фильтра

Конструкция фильтроэлементов намывного типа дает возможность осуществлять намыв твердой фазы, в том числе с добавлением разрыхляющих агентов, таких как кизельгур и т.п.

Доступная, гладкая и легко моющаяся поверхность фильтрующего материала, гарантирует возможность многократного удаления загрязнителя обратной продувкой или отмывкой.

Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена (СВМПЭ), близкая к стойкости фторопласта-4, позволяет использовать элементы ЭКОПЛЕН-РЕ-Н для фильтрации практически всех жидких продуктов в диапазоне рН от 1 до 14 при нормальных и повышенных температурах.

Отсутствие дренажных материалов обеспечивает чистоту фильтровального материала и гарантирует отсутствие загрязнения продукта.

Технические характеристики элементов высотой 250 мм

Возможные рейтинги фильтрации, мкм.

5    10      20

Площадь фильтрации, м2

0,05

Диапазон рабочих температур, °С

От -20 до +100

Максимальный перепад давления в в прямом и обратном направлении

0.6 МПа при 40°С

0.4 МПа при 100°С

Диапазон рН

1÷14

Стерилизация

Химическая стерилизация, а также автоклавирование при Т= 121°С в течение 30 минут.

Количество циклов  - не менее 20

Регенерация

Регенерацию рекомендуется выполнять промывкой обратным током горячей чистой водой, моющими растворами или фильтратом. Элементы выдерживают CIP-мойку при температуре до 100°C.

Рекомендуемая скорость потока жидкости, л/ч

Ограничена удельным сопротивлением осадка

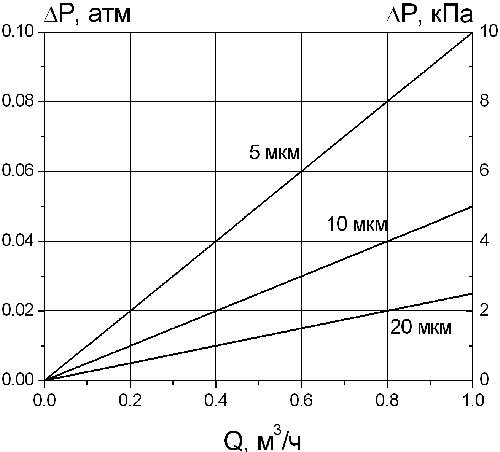

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-601-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20°С)

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПЛЕН-PE-К с рейтингом 5 мкм высотой 250 мм

СТАРАЯ МАРКИРОВКА

НОВАЯ МАРКИРОВКА

ЭФП

601

L/5

250

A0

S

Элемент Патронный Фильтрующий

Код материала: намывной на основе пористой пленки из СВМПЭ

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

А7

Уплотнительный материал:

S; E
