Гофрированные фильтрующие элементы ЭКОПЛЕН-F марки ЭФП-400-L на основе низкоселективной мембраны из политетрафторэтилена (фторопласта-4)

ЭКОПЛЕН-FГофрированные фильтрующие элементы ЭКОПЛЕН-F предназначены для удаления из жидких сред, в том числе высокоагрессивных, частиц размером более 0,5 мкм при температурах от -20 до 135°С. Преимущественный диапазон использования – предварительная и финишная очистка жидкостей в различных отраслях промышленности.

Конструкция и материалы

Фильтровальный материал представляет собой пористую пленку из суспензионного политетрафторэтилена (марки Ф-4, ГОСТ 10007-80) без каких-либо добавок и наполнителей. Фильтровальный материал вместе с внешним и внутренним дренажными слоями из термоскрепленного полипропилена уложен в виде полого цилиндрического гофропакета междувнешним и внутренним перфорированными каркасами из полипропилена.

Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.

Эффективность удержания частиц  - не менее 99,9% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

Общая информация

Высокая термохимическая стойкость политетрафторэтилена марки Ф-4 позволяет использовать элементы ЭКОПЛЕН-F для фильтрации практически всех жидких продуктов в диапазоне температур от -20 до +135°С. Термическая стойкость, высокая производительность элементов, а также уникальная химическая чистота фильтрующего материала позволяют эффективно использовать элементы ЭКОПЛЕН-F для фильтрации жидкостей в микроэлектронной и фармацевтической отраслях промышленности.

Эффективность удержания частиц позволяет достигать очень высокого качества осветления жидкостей, что делает элементы ЭКОПЛЕН-F уникальными фильтрами для высококачественной осветляющей и тонкой очистки жидкостей, а также оптимальными предфильтрами, гарантирующими высокий ресурс работы стерилизующих мембран.

Большая площадь фильтрующей поверхности элементов ЭКОПЛЕН-F и их способность подвергаться регенерации с помощью различных химических реагентов обеспечивают высокую грязеемкость и большой ресурс работы.

Технические характеристики элементов высотой 250 мм

1

Возможные рейтинги фильтрации, мкм

0,5     1     2

2

Диапазон рабочих температур, °С

-20 ÷135

3

Максимальный перепад давления в прямом направлении

0.6 МПа при 20°С

0.2 МПа при 135°С

4

Диапазон рН

1÷14

5

Стерилизация

При 135°С в течение 30 минут без ограничения циклов стерилизаций

6

Рекомендуемая скорость потока жидкости, л/ч

До 300

7

Площадь фильтрации, м2

0.7

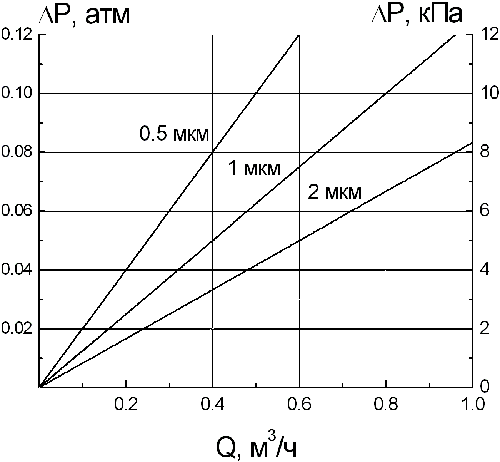

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-400-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20оС)



Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

СТАРАЯ МАРКИРОВКА

ЭФП

Ф4Г

0,5

250

A0

НОВАЯ МАРКИРОВКА

ЭФП

400

L/0,5

250

A0

S

Элемент Патронный Фильтрующий

Код материала: пористая пленка из политетрафтор-этилена

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

А0; А7; F0; F1

Уплотнительный материал:

S; E
