Глубинные фильтрующие элементы ЭКОПЛАСТ-F марки ЭФП-100-L на основе политетрафторэтилена марки фторопласт-4

Экопласт-F (политетрафторэтилен)Фильтрующие элементы ЭКОПЛАСТ-F предназначены для удаления из жидких сред, в том числе высоко-агрессивных, частиц размером более 0,2 мкм при температурах от -40 до +160°С. Преимущественный диапазон использования – предварительная и финишная очистка жидкостей от коллоидных и механических частиц.

Конструкция и материалы

Элемент выполнен целиком из политетрафторэтилена(марки Ф-4, ГОСТ 10007-80) без каких-либо добавок и наполнителей. Фильтровальный материал представляет собой двух- или трехслойный полый пористый цилиндр высотой 90, 125 или 250 мм, в котором общая пористость и размер пор уменьшаются от наружных слоев к внутренним.

Базовый элемент высотой 250 мм в тупиковом исполнении имеет одну концевую деталь без отверстия, а другую проходную с резьбовым отверстием K3/4''. Базовый элемент высотой 250 мм в проходном исполне- нии имеет две концевые детали с резьбовым отверстием K3/4''. Получение элемента высотой 500, 750 или 1000 мм достигается соединением тупикового элемента высотой 250 мм с 1-м, 2-мя или 3-мя проходными элементами с помощью переходников из монолитного политетрафторэтилена. Для установки элементов в фильтродержателях поставляются адаптеры, изготавливаемые также из монолитного политетрафторэтилена.

Эффективность удержания частиц - не менее 99% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другим сочетанием слоев или однослойные.

Общая информация

Высокая термохимическая стойкость фторопласта-4 дает возможность использования элементов ЭКОПЛАСТ-F для фильтрации жидкостей, в том числе высокоагрессивных кислот, щелочей, спиртосодержащих продуктов, при нормальной и повышенной температуре (от -40 до +160°С). Элементы выдерживают регенерацию растворителями и химическими растворами, в том числе высококонцентрированными.

МикрофотографияУникальная химическая чистота фильтровального материала гарантирует отсутствие каких-либо выделений в фильтрат и позволяет использовать элементы при очистке особо чистых жидкостей.

Многослойная пористая структура обеспечивает высокую грязеемкость. Сочетание слоев с различной тонкостью фильтрации и высокая эффективность удержания частиц дает возможность использования элементов для предварительной и финишной фильтрации жидкостей.

Высокая механическая прочность позволяет выдерживать высокие перепады давления в прямом и обратном направлении. Это значительно увеличивает срок службы элементов за счет отмывки горячей водой и паром в направлении, противоположном направлению фильтрации, что особенно актуально для удаления твердых нерастворимых осадков.

Способность элементов ЭКОПЛАСТ-F выдерживать любые способы санитарно-химической обработки, стерилизации и регенерации обеспечивает большой ресурс работы.

Технические характеристики элементов высотой 250 мм

Рейтинг фильтрации, мкм 0,2 0,5 1,0 3,0 5,0 10
Диапазон рабочих температур, 0С от -40 до +160°С
Максимальный перепад давления в прямом и обратном направлении 0.6 МПа при +20°С
0.2 МПа при +160°С
Диапазон рН 1÷14
Стерилизация Острым паром в линии при Т= +142°С
в течение 30 минут без ограничения циклов стерилизаций
Регенерация Регенерацию рекомендуется выполнять промывкой обратным током горячей чистой водой, моющими растворами или фильтратом, пароводяной смесью, острым паром в линии. Элементы выдерживают CIP-мойку при температуре до 135°C.
Рекомендуемая скорость потока жидкости, л/ч до 300

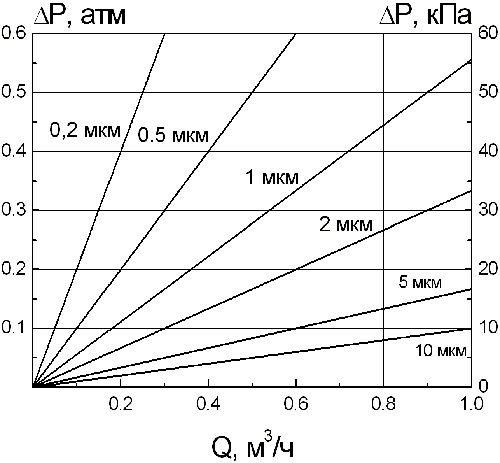

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-100-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20оС)

 Экопласт-F

Особенности эксплуатации

  • Элементы выдерживают любой способ санитарно-химической обработки, стерилизации в соответствии с МУ-287-113. Лучший способ - стерилизация острым паром в линии при 135°С в течение 30 минут.
  • Регенерацию рекомендуется выполнять промывкой обратным током чистой воды или фильтрата. Более эффективно применять горячую воду с применением подходящих химических реагентов. Перед промывкой допускается выполнять химическую обработку с целью растворения загрязнителя любыми химическими реагентами.
  • Элементы фильтра выдерживают обработку в СВЧ-поле с целью быстрой сушки или разрушения влажных коллоидных осадков.
  • Нет особых требований к условиям хранения и консервации элементов. Допускается многократное смачивание и высушивание. В сухом виде возможно хранение элементов в широком диапазоне температур от -40 до 60°С.

Сертификация

Регистрационное удостоверение Росздравнадзора (Минздрава)

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования".

Пример заказа фильтрующего элемента ЭКОПЛАСТ-F тупикового с рейтингом 0,5 мкм высотой 250 мм.

МАРКИРОВКА

ЭФП

100

L/0.5

250

А/К

Элемент патронный фильтрующий

Код материала: глубинный из Фторо-пласта-4

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм



А – код концевой детали

К – код уплотнительного материала

СТАРАЯ МАРКИРОВКА

ЭФП

Ф4

0,5

250

ТР
