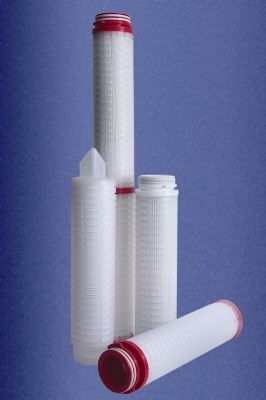

Гофрированные мембранные фильтрующие элементы ЭКОПОР-PES марки ЭФП-555-L на основе мембраны из полиэфирсульфона
Фильтрующие элементы ЭКОПОР-PES предназначены для удаления из жидких сред частиц размером более 0,2 мкм при температурах от -5 до 90°С. Преимущественно используются для тонкой осветляющей и обеспложивающей фильтрации жидкостей, в том числе агрессивных, в различных отраслях промышленности.
Конструкция и материалы мембранного фильтра
Фильтровальный материал представляет собой гидрофильную пористую мембрану из полиэфирсульфона. Вместе с внешним и внутренним дренажными слоями, выполненными из нетканого термоскрепленного полипропилена, фильтр уложен в виде полого цилиндрического гофропакета высотой 250 мм и помещен между внешним и внутренним перфорированными каркасами. Элементы мембранных фильтров высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы фильтров любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета. Эффективность удержания частиц - не менее 99,99999 % при рекомендуемой скорости потока жидкости.
Общая информация
Высокая селективность мембраны фильтра из полиэфирсульфона, обусловленная узким распределением пор, обеспечивает высокую эффективность фильтрации и позволяет проводить стерилизующую фильтрацию фармацевтических и пищевых жидкостей. Высокая гидрофильность и пористость мембраны из полиэфирсульфона обеспечивают низкое сопротивление и высокую производительность элементов ЭКОПОР-PES. Большая площадь фильтрации обеспечивает высокий ресурс работы. Высокая удерживающая способность по отношению к коллоидным частицам различной природы позволяет эффективно осветлять жидкости и использовать элементы ЭКОПОР- PES для снятия опалесценции в растворах. Высокая термохимическая стойкость мембраны из полиэфирсульфона позволяет использовать элементы ЭКОПОР- PES для фильтрации большого спектра жидкостей при нормальных и повышенных температурах, а также проводить химическую регенерацию.
Технические характеристики элементов высотой 250 мм
|
Размер пор, мкм |
0,20 |
0,45 |
0,65 |
|---|---|---|---|
|
Минимальное значение точки проскока пузырька по смеси вода/изопропанол 60/40 (об./об.), МПа |
0,18±0,02 |
0,11±0,01 |
0,076±0,01 |
|
Площадь фильтрации, м2 |
0.7 |
||
|
Диапазон рабочих температур, °C |
-5 - 90 (95-кратковременно) |
||
|
Максимальный перепад давления, МПа |
0.4 при 20°C; 0.2 при 95°C |
||
|
Число циклов стерилизации автоклавированием при ΔР=0,11 МПа и t =121°C в течение 30-45 мин |
Не менее 30 |
||
|
Регенерация |
Промывка фильтрованной обессоленной водой при Т ≤95°С в направлении фильтрации. Элементы выдерживают CIP-мойку при температуре до 95°C. |
||
|
Рекомендуемый диапазон рН |
1 - 14 |
||
|
Рекомендуемая скорость потока жидкости, л/ч |
До 300 |
||

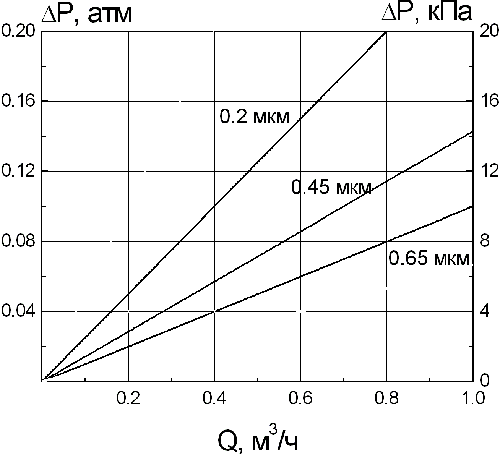

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-555-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20°C)
Сертификация
Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"
Регистрационное удостоверение Росздравнадзора (Минздрава)
Пример заказа фильтрующего элемента ЭКОПОР-РES с рейтингом 0,45 мкм высотой 250 мм
|
МАРКИРОВКА |
|||||
|
ЭФП |
555 |
L/0,45 |
250 |
A0 |
S |
|
Элемент Патронный Фильтрующий |
Код материала: |
Числитель: L (liquid-жидкость) Знаменатель: Рейтинг фильтрации, мкм |
Высота рабочей части элемента, мм |
Код адаптеров: А0; А7; F0; F1 |
Уплотнительный материал: S; E |
