Назначение

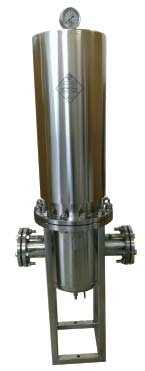

Фильтродержатель для газов
Фильтродержатель для газов

Фильтродержатели марки ДФП- предназначены для установки в них фильтрующих элементов марок ЭКОПЛАСТ-ФЭП и ЭКОСТИЛ и используются для фильтрации газообразных сред от механических частиц и аэрозолей.

Материалы

Материалы из которых производятся фильтродержатели: нержавеющая сталь марки 12Х18Н10Т (ГОСТ 5632-72).

Конструкция

Держатели фильтроэлементов для фильтрации больших объемов газов марки ДФП-201G- состоят из основания, в котором имеется посадочное место с торцевым уплотнением для установки фильтрующего элемента, и цилиндрического корпуса. Основание имеет эллиптическое днище, которое выполняет роль сборника конденсата. К днищу приварен патрубок для сброса конденсата.

В стандартное оснащение фильтродержателя входит манометр и кран для слива конденсата. По дополнительному требованию вместо крана может быть установлен автоматический конденсатоотводчик.

Подсоединение корпусного оборудования к линии – фланцевое.

Технические характеристики фильтродержателей

Марка держателя

Соединение основание/ колпак

Тип соединения с линией

Тип фильтроэлемента

Кол-во/ Высота элемента

Габариты

Макс. рабочая

температура, °C

Макс. рабочее давление, МПа

Диаметр усл. прохода, мм

Высота

Ширина

ДФП‑201G‑200‑150/80

фланец

фланец

ЭКОПЛАСТ-ФЭП

1/205

980

450

+180

1,6

80

ДФП‑201G‑400‑150/80

фланец

фланец

ЭКОПЛАСТ-ФЭП

2/205

1180

450

+180

1,6

80

ДФП‑600‑150/80

фланец

фланец

ЭКОПЛАСТ-ФЭП

3/205

1380

450

+180

1,6

80

ДФП‑201G‑250‑150/80

фланец

фланец

ЭКОСТИЛ

1/250

1030

450

+180

1,6

80

ДФП‑201G‑500‑150/80

фланец

фланец

ЭКОСТИЛ

1/500

1280

450

+180

1,6

80

ДФП‑201G‑750‑150/80

фланец

фланец

ЭКОСТИЛ

1/750

1530

450

+180

1,6

80



Маркировка

ДФП-

XYYG

750-

150/

80

Тип изделия: держатель фильтроэлементов патронных

Цифровое обозначение материала и конструкции фильтродержателя:

X – материал: 2-нерж. сталь; YY- число посадочных мест для элемента;

G – среда применения - газ

Высота фильтроэлемента который можно установить в держатель, мм

Внешний диаметр фильтроэлемента, мм

Диаметр условного прохода подводящего и отводящегопатрубков фильтродержателя

Сертификация

  • Декларация Соответствия ТР ТС «О безопасности машин и оборудования»

 Пример заказа ДФП-201G-750 – 150/80

Фильтродержатель для газа из нержавеющей стали марки 12Х18Н10Т на 1 посадочное место под патронный фильтроэлемент с внешним диаметром 150 мм и высотой 750 мм марки ЭКОСТИЛ. До фильтродержателя – 80 мм.
