Глубинные фильтрующие элементы ЭКОПЛАСТ-ФЭП-PE марки ЭФП-111 на основе сверхвысокомолекулярного полиэтилена

фильтры ФЭП

Назначение фильтров ФЭП

Фильтрующие элементы ЭКОПЛАСТ-ФЭП-РЕ предназначены для удаления из газовых сред частиц размером более 1 мкм при температурах от -60 до +100°С в различных отраслях промышленности.

Конструкция и материалы

Элемент для фильтра выполнен целиком из порошка сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) без каких-либо добавок и наполнителей.

Элемент представляет собой однослойный полый пористый цилиндр с размерами:

Внешний диаметр, мм

Внутренний диаметр, мм

Высота, мм

Обозначение

152

130

205

ФЭП 152-130-205

116

94

205

ФЭП 116-94-205

37

30

57

ФЭП 37-30-57

25

17

40

ФЭП 25-17-40

Рейтинг фильтрации элемента зависит от степени дисперсности порошка. Термоскрепление порошка происходит при спекании изделия в пресс-форме.

По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другими размерами.

Общая информация

Фильтрующие элементы из гидрофобного пористого сверхвысокомолекулярного полиэтилена используются для фильтрации газов, содержащих аэрозольные частицы жидкости, которые задерживаются на поверхности элементов, укрупняются и стекают в дренаж.

Высокая термохимическая стойкость дает возможность использования элементов ЭКОПЛАСТ-РЕ для фильтрации агрессивных  газов при температуре от -60 до +100ºС, а также большой ресурс работы за счет возможности проведения химических регенераций.

Высокая механическая прочность фильтрующего элемента, позволяющая выдерживать высокие перепады давления в прямом и обратном направлении, значительно увеличивает срок службы элементов за счет отмывки горячей водой или отдувки  очищенным газом в направлении, противоположном направлению фильтрации, что особенно актуально для удаления нерастворимых загрязнений.

Технические характеристики элементов высотой 250 мм

Возможные рейтинги фильтрации, мкм.

1,0    5,0    10      20

Диапазон рабочих температур, °С

От -60 до +100

Максимальный перепад давления в прямом и обратном направлении фильтрации

0.6 МПа при 20°С

0.3 МПа при 100°С

Диапазон рН

1÷14

Стерилизация

Химическая стерилизация, а также автоклавирование при Т=121°С в течение 30 минут.

Количество циклов  - не менее 20

Рекомендуемая скорость потока газа

Ограничена максимальным перепадом давлений

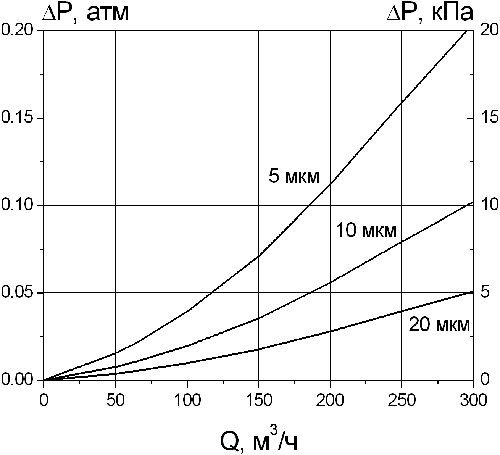

Аэродинамические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-111 с разными рейтингами фильтрации (t=20°С)

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПАСТ-ФЭП-РЕ тупикового с рейтингом 5 мкм высотой 250 мм.

МАРКИРОВКА

ЭФП

111

G/5

250

R

S

Элемент Патронный Фильтрующий

Код материала: глубинный из СВМПЭ

Числитель: G (gas-газ)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

НЕТ

Уплотнительный материал:

НЕТ
