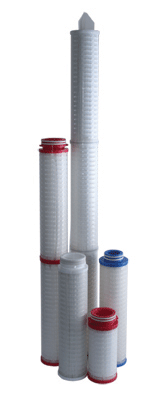

Новинка: Глубинные фильтрующие элементы ЭКОПЛЕН-PE марки ЭФП-401-L на основе пористой пленки из сверхвысокомолекулярного полиэтилена

Фильтрующие элементы ЭКОПЛЕН-РЕ предназначены для удаления из жидких сред частиц размером более 2 мкм при температурах до 100°С. Преимущественный диапазон использования – предварительная очистка широкого спектра жидкостей, в том числе  высокоагрессивных, от твердых механических примесей в различных отраслях промышленности.

Конструкция и материалы

Фильтровальный материал представляет собой пористую пленку толщиной 1-1,5 мм, изготавливаемую спеканием из порошков сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) разной дисперсности. Толщина фильтрующей пленки – 1-1,5 мм, что позволяет обеспечить удержание загрязнений как на поверхности фильтрующего слоя, так и в его глубине.

Эффективность удержания частиц - не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

Фильтровальный материал уложен в виде полого цилиндрического гофропакета высотой 250 мм и помещен между внешним и внутренним перфорированными каркасами из полипропилена.

Торцы гофропакета и каркасов герметизируются расплавом полипропилена, который затем обеспечивает сварку гофропакета с концевыми деталями.

Пленка имеет одну профилированную поверхность, обеспечивающую дренаж. Данные элементы в отличие от других гофрированных элементов не имеют дренажных или иных слоев.

Общая информация

Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена (СВМПЭ), близкая к стойкости фторопласта-4, позволяет использовать элементы ЭКОПЛЕН-РЕ для фильтрации практически всех жидких продуктов в диапазоне рН от 1 до 14 при нормальных и повышенных температурах.

Отсутствие дренажных материалов обеспечивает чистоту фильтровального материала и гарантирует отсутствие выделений в фильтрат.

Относительно большая площадь фильтрующей поверхности и высокая производительность элементов позволяет использовать их при фильтрации больших потоков жидкостей.

Высокая механическая прочность элементов ЭКОПЛЕН-РЕ позволяет проводить фильтрацию при высоких перепадах давления, а также проводить промывку обратным током горячей водой и моющими растворами.

Технические характеристики элементов высотой 250 мм

Возможные рейтинги фильтрации, мкм.

2, 5, 10, 20

Площадь фильтрации, м2

0.2

Максимальная рабочая температура, ºС

100

Максимальный перепад давления в прямом и обратном направлении фильтрации

0.6 МПа при 20ºС

0.2 МПа при 100ºС

Диапазон pH

1÷14

Стерилизация

Автоклавирование и обработка острым паром в линии при 121ºС. Количество циклов – не менее 20

Рекомендуемая скорость потока жидкости, л/ч

До 500

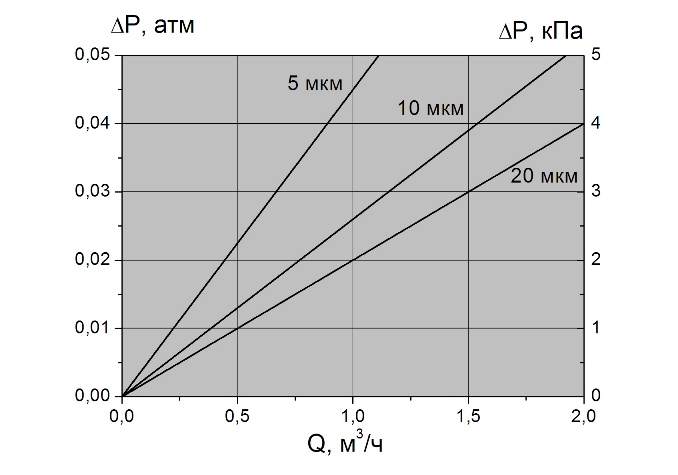

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-401-L… с разными рейтингами фильтрации по жидкости с вязкостью 1сПз

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования".

Пример заказа фильтрующего элемента ЭКОПЛЕН-РЕ с рейтингом фильтрации 1 мкм

НОВАЯ МАРКИРОВКА

ЭФП

401

L/1

250

A0

S

Элемент Патронный Фильтрующий

Код материала: глубинный  из СВМПЭ

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

А0; А7; F0; F1

Уплотнительный материал:

S; E
