Гофрированные мембранные фильтрующие элементы ЭКОПОР-PA-L-MZ марки ЭФП-535-L-MZ на основе мембраны из найлона 6.6 с положительным зарядом
Назначение
Фильтрующие элементы ЭКОПОР-РА-L-MZ предназначены для удаления из жидких сред частиц размером от 0,2 мкм при температурах от -5 до 80°С. Мембарана из найлона 6.6 с положительным зарядом обеспечивает повышенное задержание мелких частиц размером меньше рейтинга мембраны, таких как эндотоксины в воде. Преимущественно используются для тонкой осветляющей и обеспложивающей фильтрации жидкостей.
Конструкция и материалы

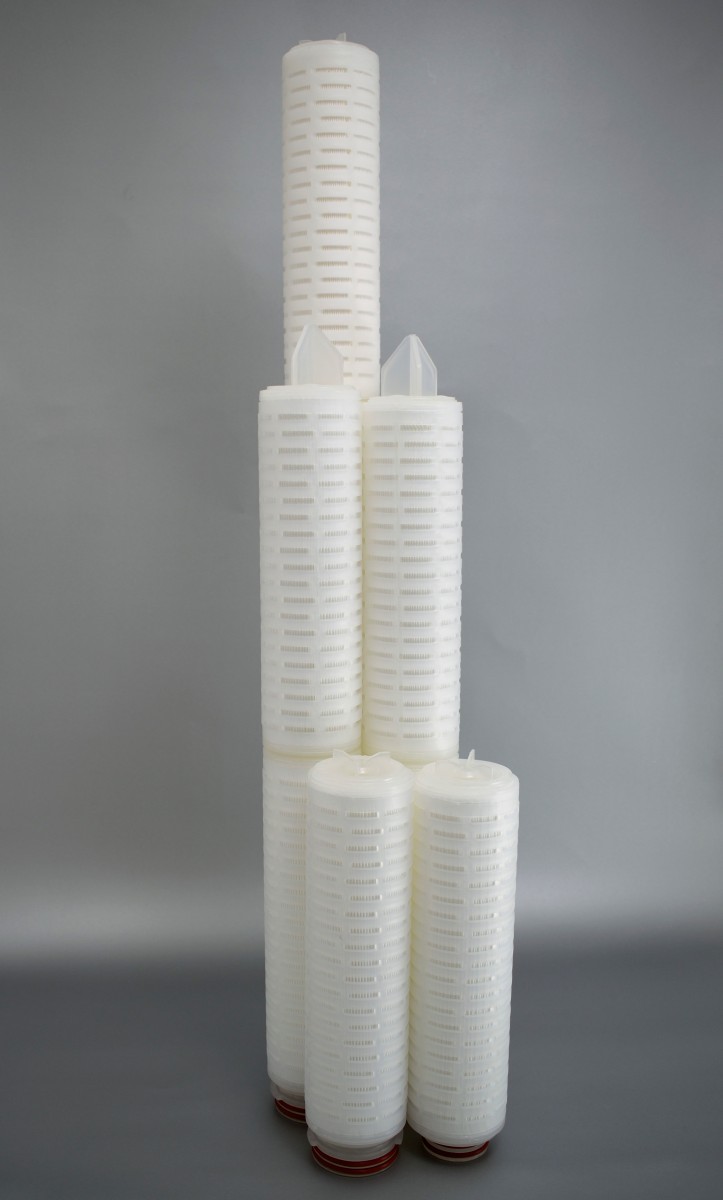

Фильтровальный материал представляет собой гидрофильную пористую мембрану, изготовленную из найлона 6.6 с положительным зарядом, вместе с внешним и внутренним дренажными слоями, выполненными из нетканого термоскрепленного полипропилена, уложен в виде полого цилиндрического гофропакета высотой 250 мм и помещен между внешним и внутренним перфорированными каркасами.
Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены из полипропилена и герметично приварены к торцам гофропакета.
Эффективность удержания частиц - не менее 99,996% при рекомендуемой скорости потока жидкости.
Общая информация
Фильтрующие элементы ЭФП-535-L-MZ характеризуются высокой производительностью и низким содержанием экстрагируемых веществ.
Высокая селективность мембраны, обусловленная узким распределением пор, обеспечивает высокую эффективность фильтрации.
Мембрана из найлона 6.6 с положительным зарядом обеспечивает повышенное задержание мелких частиц размером меньше рейтинга мембраны, таких как эндотоксины в воде.
Технические характеристики элементов высотой 250 мм
|
Размер пор, мкм |
0,2 |
0,45 |
|
Минимальное значение точки проскока пузырька по воде, МПа |
0,27±0,02 |
0,18±0,02 |
|
Площадь фильтрации, м2 |
0.7 |
|
|
Диапазон рабочих температур, °C |
-5°С до 80°С |
|
|
Максимальный перепад давления, МПа |
0,5 при 20°C; 0,2 при 95°C |
|
|
Число циклов стерилизации автоклавированием при ΔР=0,11 МПа и t =121°C в течение 30 мин |
Не менее 15 |
|
|
Стерилизация |
Автоклавирование |
124°С, 30 мин, 30 циклов |
| 134°С, 30 мин, 20 циклов | ||
| Острый пар в линии при ΔР ≤0,05 Мпа | 124°С, 30 мин, 30 циклов | |
| 134°С, 30 мин, 20 циклов | ||
|
Регенерация |
Промывка фильтрованной обессоленной водой при Т до 80°С в направлении фильтрации. |
|
|
Рекомендуемый диапазон рН |
1 ÷ 12 |
|
|
Рекомендуемая скорость потока жидкости, л/ч |
До 300 |
|

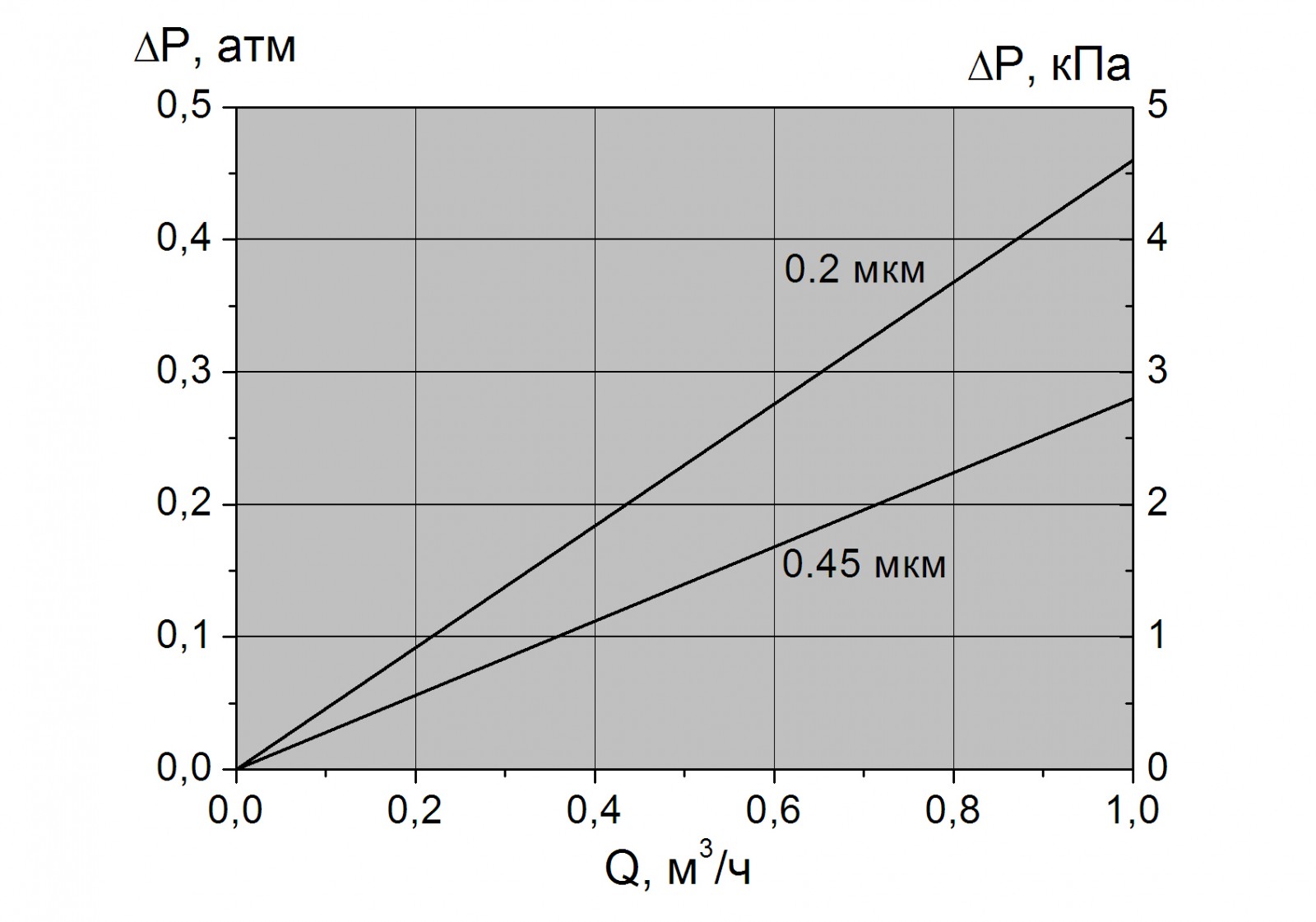

Гидравлические характеристики элементов высотой 250 мм марки ЭФП-535-L с разными рейтингами фильтрации по воде (μ=1сПз, t = 20°C)
Сертификация
Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"
Регистрационное удостоверение Росздравнадзора (Минздрава)
Пример заказа фильтрующего элемента ЭКОПОР-РА...-MZ с рейтингом 0,45 мкм высотой 250 мм
|
МАРКИРОВКА |
|||||
|
ЭФП |
535 |
L/0,45 |
250 |
A0 |
MZ |
|
Элемент Патронный Фильтрующий |
Код материала: Мембрана из подиамида (найлон 6.6) |
Числитель: L (liquid-жидкость) Знаменатель: Рейтинг фильтрации, мкм |
Высота рабочей части элемента, мм |
Код адаптеров: А0; А7; F0; F1 |
C положительным зарядом |
