Новинка: Карманные фильтрующие элементы ЭКОПЛЕН-PE-К марки ЭФП-701 на основе пористой пленки из сверхвысокомолекулярного полиэтилена

Фильтрующие элементы ЭКОПЛЕН-РЕ-К предназначены для улавливания и сбора частиц размером более 2 мкм при температурах до 100°С. Преимущественный диапазон использования – грубая предварительная очистка широкого спектра жидкостей, в том числе высокоагрессивных, от твердых механических примесей в различных отраслях промышленности, выделение и сбор твердой фазы в качестве продукта.

Конструкция и материалы

Фильтровальный материал представляет собой пористую пленку толщиной 0,7-1 мм, изготавливаемую спеканием из порошков сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) разной дисперсности.

С одной стороны пленка имеет почти идеально гладкую поверхность, с противоположной стороны пленка имеет профилированную поверхность. В элементе высотой 250 мм фильтровальный материал в виде рукава размещен на внутренней поверхности перфорированного каркаса из полипропилена. К каркасу примыкает профилированная поверхность пленки, обеспечивая дренаж.

Элементы высотой 500, 750 или 1000 мм получают торцевой сваркой 2, 3 или 4 элементов высотой 250 мм. Элементы любой высоты имеют концевые детали из полипропилена.

Эффективность удержания частиц - не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

Общая информация

Конструкция фильтроэлементов карманного типа с направлением фильтрации изнутри-наружу обеспечивает высокую эффективность задержания любых типов осадков. Простота конструкции элементов ЭКОПЛЕН-РЕ-К и их надежность в работе делает процесс сбора осадков максимально технологичным.

Доступная, гладкая и легко моющаяся поверхность фильтрующего материала, гарантирует возможность многократного удаления загрязнителя обратной продувкой или отмывкой.

Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена (СВМПЭ), близкая к стойкости фторопласта-4, позволяет использовать элементы ЭКОПЛЕН-РЕ-К для фильтрации практически всех жидких продуктов в диапазоне рН от 1 до 14 при нормальных и повышенных температурах.

Отсутствие дренажных материалов обеспечивает чистоту фильтровального материала и гарантирует отсутствие загрязнения продукта.

Технические характеристики элементов высотой 250 мм

Возможные рейтинги фильтрации, мкм.

2, 5, 10, 20

Площадь фильтрации, кв.м.

0,05

Диапазон рабочих температур, °C

От -20 до +100

Максимальный перепад давления в направлении фильтрации

0.6 МПа при 40°C

0.4 МПа при 100°C

Диапазон рН

1÷14

Стерилизация

Химическая стерилизация, а также автоклавирование при Т= 121°C в течение 30 минут.

Количество циклов - не менее 20

Регенерация

Регенерацию рекомендуется выполнять промывкой обратным током горячей чистой водой, моющими растворами или фильтратом. Элементы выдерживают CIP-мойку при температуре до 100°C.

Рекомендуемая скорость потока жидкости, л/ч

Ограничена удельным сопротивлением осадка

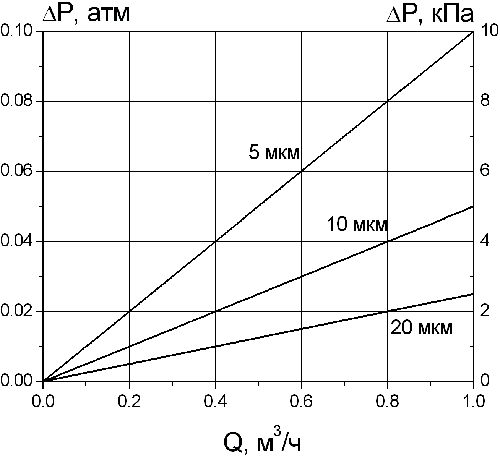

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-701 с разными рейтингами фильтрации (t=20°C)

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПЛЕН-PE-К с рейтингом 5 мкм высотой 250 мм

НОВАЯ МАРКИРОВКА

ЭФП

601

L/5

250

A0

S

Элемент Патронный Фильтрующий

Код материала: намывной на основе пористой пленки из СВМПЭ

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

А7

Уплотнительный материал:

S; E
