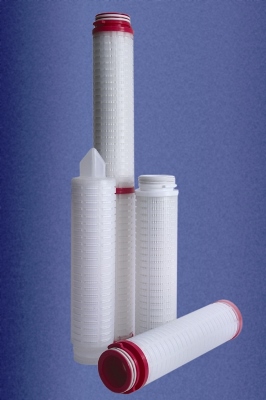

Гофрированные фильтрующие элементы ЭКОПОР-F-G марки ЭФП-525-G на основе мембраны из политетрафторэтилена

Назначение

Фильтрующие элементы ЭКОПОР-F-G предназначены для удаления бактерий и других частиц размером более 0,2 мкм из газообразных сред при температурах от -5 до +140°С.

Преимущественно используются для фильтрации сжатых газов, в том числе агрессивных, а также в качестве дыхательных фильтров на емкостях.

Конструкция и материалы

Фильтровальный материал представляет собой гидрофобную пористую мембрану, изготовленную из политетрафторэтилена (PTFE).

Фильтровальный материал в виде полого цилиндрического гофропакета высотой 250 мм помещен между внешним и внутренним перфорированными каркасами из полипропилена.

Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.

Эффективность удержания частиц - не менее 99,996% при рекомендуемой скорости потока газа.

Общая информация

Гидрофобность материала обеспечивает эффективное удаление аэрозольной влаги.

Высокая пористость мембраны из PTFE обеспечивает низкое сопротивление и высокую производительность элементов ЭКОПОР-F.

Большая площадь фильтрации обеспечивает высокий ресурс работы.

Высокая термохимическая стойкость PTFE позволяет использовать элементы ЭКОПОР-F для фильтрации большого спектра газов при нормальных и повышенных температурах, а также проводить химическую регенерацию.

Технические характеристики элементов высотой 250 мм

Размер пор, мкм

0,2

Рекомендуемая скорость потока газа, м3

до 50

Площадь фильтрации, м2

0,7

Диапазон рабочих температур, °С

От -20 до 140

Максимальный перепад давления, МПа

0,6 МПа при +20°С
0,2 МПа при +100°С

Минимальное значение точки проскока пузырька по смеси изопропанола и воды в соотношении 70:30, МПа

0,015

Число циклов стерилизации острым паром в линии при t 142°С в течение 30-45 мин

Не менее 100

Рекомендуемый диапазон рН

1 ÷ 14

Аэродинамические характеристики фильтрующих элементов


Аэродинамические характеристики
фильтрующих элементов высотой 250 мм
марки ЭФП-525-F-G при разных
значениях давления (t=20°С)


Сертификация

  • Регистрационное удостоверение Росздравнадзора (Минздрава)
  • Декларация соответствия требованиям ТР ТС "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПОР-F-G с рейтингом 0,2 мкм высотой 250 мм

МАРКИРОВКА

ЭФП

525

G/0,2

250

А7

S

Элемент Патронный Фильтрующий

Код материала: Гидрофобная мембрана из политетрафторэтилена

Числитель: G (gas-газ)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

A0; A7; F0; F1

Уплотнительный материал:

S; E

Фильтрующие элементы других производителей

Фильтры
Экспресс-Эко
Фильтрующие элементы других производителей
Parker domnick hunter (Паркер Домник Хантер) Pall (Палл) Millipore (Миллипор) Sartorius (Сарториус) Cuno (Кюно) Технофильтр
ЭКОПОР-F-G Tetpor Air Emflon PFR Aervent Sartofluor GA Microfluor II ЭПМ.Ф4
ЭФП-525-G/0,2-125-A7 ZCMTK/020C-A AB05PFR7PH4 CTGR75S01 5182507T0 PFS020R02AN06 ЭПМ.Ф4-020-Д1-125М
ЭФП-525-G/0,2-250-A71 ZCMT1/020C-A AB1PFR7PH4 CTGR71TP1 5182507T1 PFS020A01BA ЭПМ.Ф4-020-Д1-250М
ЭФП-525-G/0,2-500-A71 ZCMT2/020C-A AB2PFR7PH4 CTGR72TP1 5182507T2 PFS020A02BA ЭПМ.Ф4-020-Д1-500М
ЭФП-525-G/0,2-750-A71 ZCMT3/020C-A AB3PFR7PH4 CTGR73TP1 5182507T3 PFS020A03BA ЭПМ.Ф4-020-Д1-750М
