Новинка: Гофрированные пленочные фильтрующие элементы ЭКОПЛЕН-PP марки ЭФП-403-L на основе пористой пленки из термоскрепленного полипропилена

Назначение

ЭКОПЛЕН-PPФильтрующие элементы ЭКОПЛЕН-РР предназначены для удаления из жидких сред частиц размером более 1 мкм при температурах от -20 до 100°С. Преимущественный диапазон использования – предварительная очистка жидкостей от твердых и коллоидных загрязнений в различных отраслях промышленности.

Конструкция и материалы

Фильтровальный материал представляет собой пористую пленку из термоскрепленного волокнистого полипропилена без каких-либо добавок и примесей.

Фильтровальный материал вместе с внешним и внутренним дренажными слоями из полипропилена уложен в виде полого цилиндрического гофропакета. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета. Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении.

Эффективность удержания частиц - не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

Общая информация фильтрующего элемента

Высокая химическая стойкость полипропилена позволяет использовать элементы ЭКОПЛЕН-РР для фильтрации жидкостей в широком диапазоне рН (от 1 до 14).

Большая площадь фильтрующей поверхности обеспечивает высокую грязеемкость элементов ЭКОПЛЕН-РР, особенно по отношению к коллоидным частицам, в том числе к гидроокиси железа (III).

Низкое гидростатическое сопротивление и высокая производительность элементов ЭКОПЛЕН-РР позволяют использовать их при фильтрации больших потоков жидкости на стадиях предварительной фильтрации при необходимости удаления большого количества механических и коллоидных загрязнений.

Высокая пористость обеспечивает большой срок эксплуатации без регенерации, а доступная стоимость гарантирует их рентабельность для широкого круга фильтрационных задач.

Технические характеристики фильтрующих элементов высотой 250 мм

1

Возможные рейтинги фильтрации, мкм.

1,0 2,0 5,0 10,0

2

Площадь фильтрации, м2

0.7

3

Максимальная рабочая температура, °C

100 (121 кратковременно)

4

Максимальный перепад давления в прямом и обратном направлении фильтрации

0.6 МПа при 20°C

0.2 МПа при 100°C

5

Стерилизация

Химическая стерилизация, а также автоклавирование при Т= 121°C в течение 30 минут. Количество циклов - не менее 20

6

Регенерация

Элементы выдерживают CIP-мойку при температуре до 100оC.

7

Рекомендуемая скорость потока жидкости, л/ч

До 500

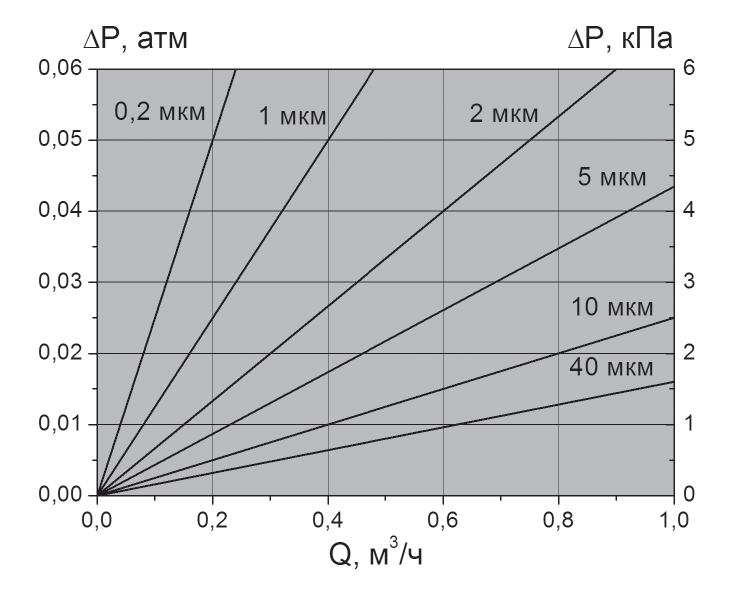

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-403-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20°C)

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПЛЕН-РР с рейтингом фильтрации 1 мкм

СТАРАЯ МАРКИРОВКА

ЭФП

ППГ

1

250

A0

НОВАЯ МАРКИРОВКА

ЭФП

403

L/1

250

A0

S

Элемент Патронный Фильтрующий

Код материала: пористая пленка из термоскрепленного полипропилена

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

А0; А7; F0; F1

Уплотнительный материал:

S; E
