Глубинные фильтрующие элементы ЭКОПЛАСТ-ФЭП-F марки ЭФП-110-L на основе политетрафторэтилена марки фторопласт-4

Фильтрующие элементы ЭКОПЛАСТ-ФЭП-F предназначены для тонкой и грубой очистки жидких сред, в том числе агрессивных (масел, топлив, кислот, щелочей, гидравлических растворов, сжиженных газов) при температурах от -40 до +160°С в различных отраслях промышленности.

Конструкция и материалы

Элемент выполнен целиком из политетрафторэтилена (марки Ф-4, ГОСТ 10007-80) по уникальной технологии, без каких-либо добавок и наполнителей.

Элемент представляет собой однослойный полый пористый цилиндр со следующими геометрическими размерами:

  • внешний диаметр – 152 мм, внутренний диаметр – 130 мм, высота – 205 мм (ФЭП 152-130-205)
  • внешний диаметр – 118 мм, внутренний диаметр – 85 мм, высота – 282 мм
  • внешний диаметр – 116 мм, внутренний диаметр – 94 мм, высота – 205 мм
  • внешний диаметр – 75 мм, внутренний диаметр – 49 мм, высота – 220 мм
  • внешний диаметр – 47 мм, внутренний диаметр – 34 мм, высота – 120 мм
  • внешний диаметр – 42 мм, внутренний диаметр – 30 мм, высота – 80 мм
  • внешний диаметр – 30 мм, внутренний диаметр – 20 мм, высота – 60мм
  • внешний диаметр – 25 мм, внутренний диаметр – 15 мм, высота – 50 мм

Рейтинг фильтрации элемента зависит от степени дисперсности порошка политетрафторэтилена (марки фторопласт-4, ГОСТ 10007-80).

Термоскрепление предварительно обработанного порошка происходит при спекании изделия в пресс-форме.

Установка элемента в фильтродержателе осуществляется за счет уплотнения по торцам.

По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другими размерами.

Общая информация

Максимальная термохимическая стойкость фильтрующих элементов из пористого политетрафторэтилена дает возможность использования элементов ЭКОПЛАСТ-ФЭП-F для фильтрации агрессивных и высокоагрессивных жидкостей и сжиженных газов, при температуре от -40 до +150ºС.

Используются на предприятиях энергетической отрасли (в том числе в атомной энергетике), машиностроении, электронной, химической и других областях промышленности.

При фильтрации трансформаторное или турбинное масло имеет следующие параметры: класс чистоты по ГОСТ 17216-2001 не хуже 7 (тонкость фильтрации 5 мкм), массовое содержание механических примесей не более 10 г/т.

Фильтроэлементы ЭКОПЛАСТ-ФЭП-F способны выдерживать любые способы санитарно-химической обработки, стерилизации и регенерации и обеспечивают большой ресурс работы за счет возможности проведения химических регенераций.

Высокая механическая прочность, позволяющая выдерживать высокие перепады давления в прямом и обратном направлении, значительно увеличивает срок службы элементов за счет отмывки горячей водо, химическими растворителями, продувки воздухом или паром в направлении, противоположном направлению фильтрации, что особенно актуально для нерастворимых загрязнений.

Фильтрующие элементы марки Экопласт ФЭП-F могут использоваться для фильтрации трансформаторного масла в установках типа УВО, УВМ, ФУМ-F.

Технические характеристики элементов высотой 205 мм

Возможные рейтинги фильтрации, мкм.

1,0    5,0    10    20

Диапазон рабочих температур, °С

От -40 до +150°С

Максимальный перепад давления в прямом и обратном направлении фильтрации

0.4 МПа при 20°С

0.2 МПа при 150°С

Диапазон рН

1÷14

Стерилизация

Обработка паром в линии при 142°С в течение 30 минут без ограничения циклов стерилизаций

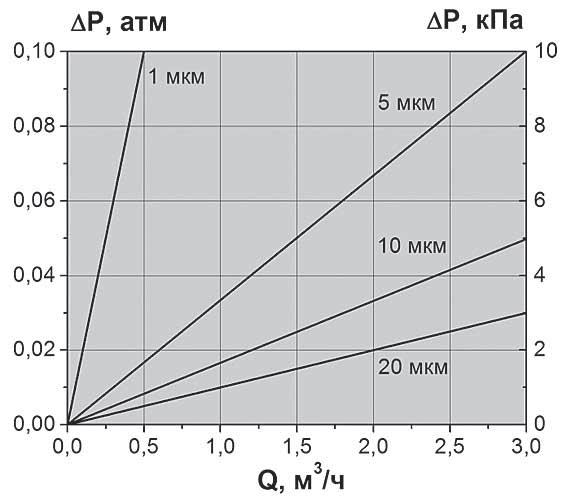

Производительность по жидкости (µ=1сПз) при t=20°С и ΔР=0,1 МПа, м3/час

8     20     30     40

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования".

Пример заказа фильтрующего элемента ЭКОПЛАСТ-ФЭП-F-L с рейтингом 5 мкм с внешним диаметром 152 мм, с внутренним диаметром 130 мм, высотой 205 мм.

МАРКИРОВКА

ЭФП

110

L/5

205

152/130

Элемент Патронный Фильтрующий

Код материала: глубинный из фторопласта-4

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Внешний и внутренний диаметр элемента, мм
