Глубинные фильтрующие элементы ЭКОПЛАСТ-PE марки ЭФП-101-G на основе сверхвысокомолекулярного полиэтилена

Фильтрующие элементы ЭКОПЛАСТ-РЕ предназначены для удаления из газовых сред частиц размером более 1 мкм при температурах от -60 до +100°С в различных отраслях промышленности.

Конструкция и материалы

Фильтровальный материал представляет собой двух- или трехслойный полый пористый цилиндр высотой 250 мм, в котором общая пористость и средний размер пор уменьшаются от наружных слоев к внутренним. Слои сформированы из порошков разной дисперсности сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801). Термоскрепление порошков происходит при спекании изделия в пресс-форме.

Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Концевые и переходные детали элементов выполнены монолитными из полипропилена и герметично приварены к торцам фильтровального материала.

Эффективность удержания частиц - не менее 99 % при заявленном рейтинге фильтрации и рекомендуемой скорости потока газа.

По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с другим сочетанием слоев или однослойные.

Общая информация

Фильтрующие элементы из гидрофобного пористого сверхвысокомолекулярного полиэтилена используются для фильтрации газов, содержащих аэрозольные частицы жидкости, которые задерживаются на поверхности элементов, укрупняются и стекают в дренаж.

Высокая термохимическая стойкость дает возможность использования элементов ЭКОПЛАСТ-РЕ для фильтрации агрессивных газов при температуре от -60 до +100ºС, а также большой ресурс работы за счет возможности проведения химических регенераций.

Высокая механическая прочность, позволяющая выдерживать высокие перепады давления в прямом и обратном направлении, значительно увеличивает срок службы элементов за счет отмывки горячей водой или отдувки очищенным газом в направлении, противоположном направлению фильтрации, что особенно актуально для удаления нерастворимых загрязнений.

Технические характеристики элементов высотой 250 мм

Возможные рейтинги фильтрации, мкм.

1,0 2,0 5,0 10 20 50

Диапазон рабочих температур, °C

От -60 до +100

Максимальный перепад давления в прямом и обратном направлении фильтрации

2.0 МПа при 20°C

0.3 МПа при 100°C

Диапазон рН

1÷14

Стерилизация

Химическая стерилизация, а также автоклавирование при Т= 121°C в течение 30 минут.

Количество циклов - не менее 20

Рекомендуемая скорость потока газа

Ограничена максимальным перепадом давлений

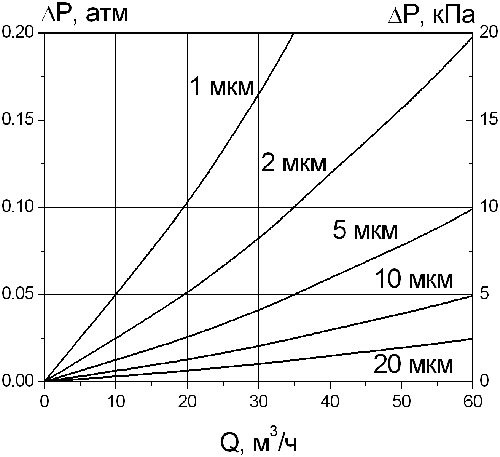

Аэродинамические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-101-G с разными рейтингами фильтрации (t=20°C)

Сертификация

  • Свидетельство о внесении в Государственный реестр медицинских изделий
  • Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПАСТ-РЕ тупикового с рейтингом 1 мкм высотой 250 мм.

СТАРАЯ МАРКИРОВКА

ЭФП

ПЭ

1

250

ТР

НОВАЯ МАРКИРОВКА

ЭФП

101

G/1

250

R

S

Элемент Патронный Фильтрующий

Код материала: глубинный из СВМПЭ

Числитель: G (gas-газ)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

R; RR

Уплотнительный материал:

S; E
