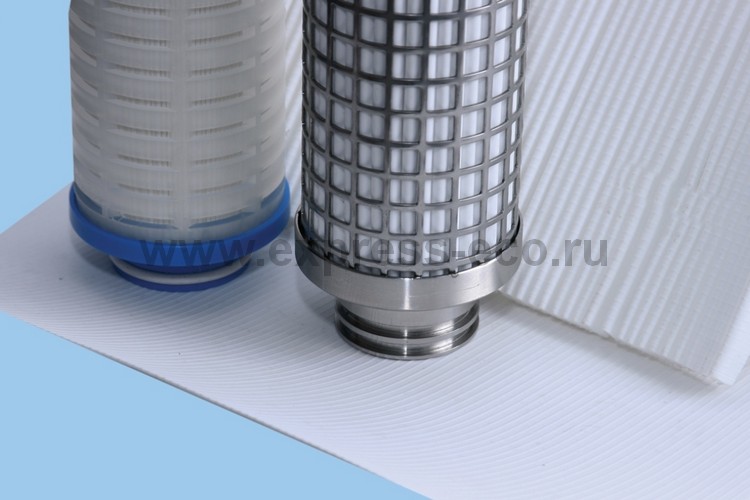

Гофрированные фильтрующие элементы ЭКОПЛЕН-PE -G марки ЭФП-401-G на основе пористой пленки из свехвысокомолекулярного полиэтилена)

Экоплен-PE-GФильтрующие элементы ЭКОПЛЕН-РЕ-G предназначены для удаления из газообразных сред частиц размером более 5 мкм при температурах до +100°С. Преимущественный спектр применения — предварительная и финишная фильтрация широкого спектра слабо и высокоагрессивных газов в различных отраслях промышленности.

Общая информация

Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена (СВМПЭ), близкая к стойкости фторопласта-4, позволяет использовать элементы ЭКОПЛЕН-РЕ-G для фильтрации практически всех газообразных сред в диапазоне рН от 1 до 14 при нормальных и повышенных температурах.

Отсутствие дренажных материалов обеспечивает чистоту фильтровального материала и гарантирует отсутствие выделений в фильтруемую среду.

Относительно большая площадь фильтрующей поверхности и высокая производительность элементов позволяет использовать их при фильтрации больших потоков газов.

Высокая механическая прочность элементов ЭКОПЛЕН-РЕ-G позволяет проводить фильтрацию при высоких перепадах давления, а также проводить промывку, отдувку и отмывку горячей водой в направлении, противоположном направлению фильтрации.

Конструктивные и технические характеристики фильтрующих элементов

Техническая марка

ЭФП-401-G

ЭФП-601-G

Особенности конструкции

Состав фильтропакета

Одна пористая СВМПЭ-пленка с одной провилированной поверхностью, обеспечивающей дренаж

Характеристика фильтровального материала

Пористая пленка толщиной 1 мм, изготавливаемая спеканием из порошков сверхвысокомоле-
кулярного полиэтилена (СВМПЭ) разной дисперсности. Имеет рейтинги фильтрации 1, 2, 5, 10 мкм.

Геометрия фильтропакета

Гофрированный фильтропакет

Негофрированный фильтропакет – в виде рукава

Площадь фильтрации, м2

0,3
(для элемента высотой 250 мм)

0,05
(для элемента высотой 250 мм)

Перфорированные каркасы

Внешний и внутренний литьевые каркасы из полипропилена (ПП)

Один внутренний литьевой каркас из ПП, усиленный витым каркасом из НС

Технические характеристики

Концевые детали

Обе литьевые из ПП

Рабочий диапазон температур,°C

-40 ÷+100

Максимальный прямой перепад давления, МПа

0,6 при +40°С
0,2 при +100°С

Максимальный обратный перепад давления, МПа

0,6 при +40°С
0,2 при +100°С

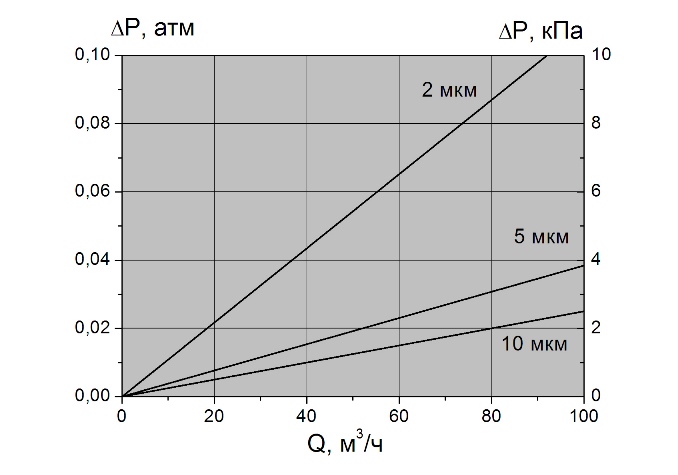

Аэродинамические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-401-G с разными рейтингами фильтрации (t=20°С)

Сертификация

  • Регистрационное удостоверение Росздравнадзора (Минздрава)
  • Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПЛЕН-PE-G с рейтингом 5 мкм высотой 250 мм.

МАРКИРОВКА

ЭФП

401

G/5

250

А7

S

Элемент Патронный Фильтрующий

Код материала: гофрированная пористая пленка из СВМПЭ

Числитель: G (gas-газ)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

A0, A7, F0, F1

Уплотнительный материал:

S; E
