ГОФРИРОВАННЫЕ МЕМБРАННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ ЭКОПОР-PES-M И ЭКОПОР-PES-MА марки ЭФП-555-L-M и ЭФП-555-L-MA
На основе асимметричной мембраны из полиэфирсульфона.
Фильтрующие элементы ЭКОПОР-PES-M и ЭКОПОР-PES-MА предназначены для удаления из жидких сред частиц размером более 0,2 мкм при температурах от -5 до +80°С.
Преимущественно используются для стерилизующей, тонкой осветляющей и обеспложивающей фильтра- ции жидкостей, в том числе агрессивных, в различных отраслях промышленности.

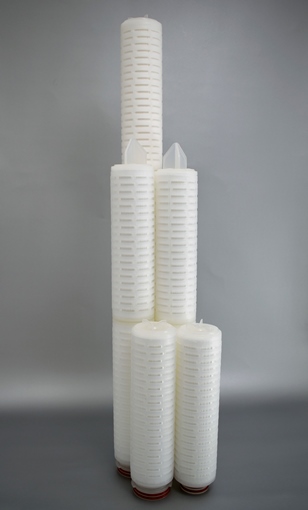

Конструкция и материалы
Фильтровальный материал представляет собой ассиметричную гидрофильную пористую мембрану из полиэфирсульфона. Фильтровальный материал вместе с внешним и внутренним дренажными слоями, выполненными из нетканого термоскрепленного полипропилена, уложен в виде полого цилиндрического гофропакета высотой 250 мм и помещен между внешним и внутренним перфорированными каркасами.
Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета. Концевой адаптер усилен кольцом из нержавеющей стали AISI 316L.
Эффективность удержания частиц - не менее 99,99999% при рекомендуемой скорости потока жидкости.
Общая информация
Фильтрующие элементы ЭФП-555-М и ЭФП-555-МА проходят 100%-ный контроль на целостность после производства. Имеется паспорт качества на соответствие нормативным требованиям.
Компоненты фильтров, включая полиэфирсульфон, полипропилен и силикон/EPDM, обеспечивают широкую химическую совместимость в диапазоне рН от 1 до 14 и низкий уровень экстрагируемых веществ при высоких температурах.
Благодаря высокой прочности полиэфирсульфоновой мембраны и улучшенной структуре полипропиленовых компонентов, фильтроэлементы ЭФП-555-М и ЭФП-555-МА выдерживают стерилизацию при высоких температурах, а также характеризуются повышенной производительностью, большим ресурсом работы и могут обеспечивать превосходное качество фильтрации продукта.
Технические характеристики элементов высотой 250 мм
|
Марка фильтроэлемента |
ЭФП-555-L-M |
ЭФП-555-L-MA |
||||
|---|---|---|---|---|---|---|
|
Размер пор, мкм |
0,20 |
0,45 |
0,65 |
0,20 |
0,45 |
|
|
Давление проскока пузырька по воде, МПа |
0,30±0,03 |
0,18±0,02 |
0,12±0,01 |
0,33±0,03 |
0,18±0,02 |
|
|
Площадь фильтрации, м2 |
0,7 |
|||||
|
Диапазон рабочих температур, °С |
от -5 до +80 (+85 - кратковременно) |
|||||
|
Максимальный перепад давления, МПа |
0,5 при +20°С; 0,2 при 80°С |
|||||
|
Стерилизация |
Автоклавирование |
124°С, 30 мин, 30 циклов |
124°С, 30 мин, 30 циклов |
|||
|
134°С, 30 мин, 20 циклов |
||||||
|
Острый пар в линии при |
124°С, 30 мин, 30 циклов |
124°С, 30 мин, 30 циклов |
||||
|
134°С, 30 мин, 20 циклов |
||||||
|
Регенерация |
Промывка фильтрованной обессоленной водой при Т≤85°С в направлении фильтрации. Элементы выдерживают CIP-мойку при температуре до +85°C. |
|||||
|
Рекомендуемый диапазон рН |
1÷14 |
|||||
|
Рекомендуемая скорость потока жидкости, л/ч |
до 300 |
|||||

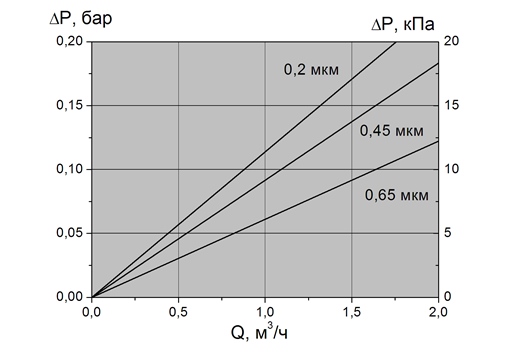

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-555-L-M с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20°С)
Сертификация
Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"
Регистрационное удостоверение Росздравнадзора (Минздрава)
Пример заказа (фильтрующего элемента ЭКОПОР-PES-M с рейтингом 0.45 мкм высотой 250 мм):
|
МАРКИРОВКА |
||||||
|
ЭФП |
555 |
L/0,45 |
250 |
А0 |
S |
М |
|
Элемент патронный фильтрующий |
Код матери- ала: мембрана из полиэфир- сульфона |
Числитель: L (liquid-жидкость) Знаменатель: Рейтинг фильтрации, мкм |
Высота рабочей части элемента, мм |
Код адаптеров: A0; A7; F0; F1 |
Уплотни- тельный материал S; E, V |
Модификация фильтра: М, МА |
