Назначение

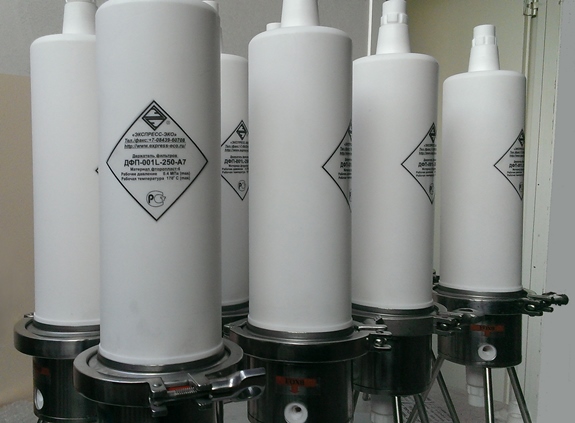

Фильтродержатели предназначены для установки в них патронных, дисковых или карманных фильтрующих элементов как отечественного, так и зарубежного производства, и используются для фильтрации нейтральных и агрессивных жидких и газообразных сред от механических и коллоидных частиц. Для патронных фильтроэлементов изготавливаются однопатронные фильтродержатели (для установки одного фильтрующего элемента высотой от 130 до 750 мм), и многопатроные фильтродержатели, (для параллельной установки в одном корпусе нескольких патронных фильтрующих элементов высотой от 250 до 1000 мм).

Материалы

Однопатронные фильтродержатели производятся из следующих материалов:

  • полипропилен марки 21060-016 ( ГОСТ 26996-86),
  • фторопласт 4 (ГОСТ 10007-80),
  • нержавеющая сталь марки 12Х18Н10Т (ГОСТ 5632-72, или AISI 304) или сталь марки AISI 316L.

Все многопатронные фильтродержатели изготавливаются только из нержавеющей стали марки 12Х18Н10Т (ГОСТ 5632-72, или AISI 304) или сталь марки AISI 316L.

В зависимости от условий фильтрации заказчику рекомендуется оптимальный вариант исполнения фильтродержателей.

Монтаж

Фильтродержатели могут быть смонтированы либо на жестко подведенных трубопроводах, присоединенных к основанию держателя. Если используются гибкие трубопроводы, устанавливаются стационарно на полу на ножках, или крепятся при помощи специального кронштейна к стене. Присоединение трубопроводов к фильтродержателю осуществляется с помощью быстросъемного конусно-фланцевого соединения типа TRI-CLAMP, резьбового или муфтового соединения.

Гигиеническая и санитарно-химическая обработка

Фильтродержатели из полипропилена и нержавеющей стали могут быть подвергнуты любому способу гигиенической и санитарно-химической обработки по МУ-287-113, в том числе обработке острым паром. Фильтродержатели из полипропилена выдерживают санитарно-химическую обработку горячей водой или обработку 6-процентным раствором перекиси водорода.

Маркировка

ДФП- XYYL- 500- А0- 01
Тип изделия
Держатель
Фильтроэлементов
П-Патронных
К-Карманных,
Д-Дисковых ержатель ильтроэлементов атронныхарманных, исковых
Цифровое обозначение материала и конструкции фильтродержателя:
X - материал: 2 - нерж. сталь, 3 - полипропилен; YY - число посадочных мест для элемента; L - среда применения - жидкость, G - газ, P -пар - материал: 2 - нерж. сталь, 3 - полипропилен; - число посадочных мест для элемента; - среда применения - жидкость, - газ,-пар
Высота (или диаметр для дисковых) фильтроэлементов, которые можно установить в держатель, мм Код адаптера для концевой детал Модификация, для базовых моделей не указывается

Пример обозначения: ДФП-205L -750-А0 (или обозначение латиницей: DFP-205L-750-А0 ) Многопатронный держатель фильтров из нержавеющей стали на 5 мест для патронных фильтроэлементов с кодом адаптера-А0 и высотой 750 мм.0 (или обозначение латиницей: ) с кодом адаптера-А0 и высотой 750 мм.

Держатели дисковых фильтроэлементов

Марка Описание изделия
ДФД-201-47–01 Держатель из нержавеющей стали марки AISI 316L со штуцерами Ду15, для дискового фильтроэлемента диаметром 47мм
ДФД-201-90–01 Держатель из нержавеющей стали марки AISI 316L со штуцерами Ду15 для дискового фильтроэлемента диаметром 90мм
ДФД-201-293–01 Держатель из нержавеющей стали марки AISI 316L со штуцерами Ду 20 для дискового фильтроэлемента диаметром 293мм

Держатели карманных фильтроэлементов

Марка Описание изделия
ДФК-201-500- 01 Держатель из нержавеющей стали марки AISI 304 со штуцерами 32 для карманного (мешочного) фильтроэлемента высотой 500мм
ДФК-201-750- 01 Держатель из нержавеющей стали марки AISI 304 со штуцерами 50 для карманного (мешочного) фильтроэлемента высотой 750мм

Держатели патронных фильтроэлементов для газов и пара

Держатели фильтроэлементов для газов и пара и марки ДФП-2ХХP(G) состоят из (см. рисунок выше): основания (1), в котором имеется от 1 до 5 посадочных мест для фильтрующих элементов (3), и цилиндрического корпуса (2). Основание имеет эллиптическое днище, которое выполняет роль сборника конденсата. К днищу приварен патрубок для сброса конденсата. По желанию Заказчика фильтродержатели для пара могут быть изготовлены с термозащитой из пенополиуретана (4).

Держатели патронных фильтроэлементов для пара

Марка Описание изделия
ДФП-201P-250
(130, 500, 750)-А7
Держатель фильтроэлементов для пара, из нержавеющей стали марки AISI 316L со штуцерами Ду15, 25, 32, для патронного фильтроэлемента, с кодом адаптера А7 и высотой 250 (130, 500, 750)мм. и высотой 250 (130, 500, 750)мм.
ДФП-203P-250-А7 Держатель для пара из нержавеющей стали марки AISI 304 на 3 места, для патронных фильтроэлементов высотой 250 мм и кодом адаптера-А7, со штуцерами Ду50. места, высотой 250 мм и кодом адаптера-А7, со штуцерами Ду50.
ДФП-205P-500-А0 Держатель для пара из нержавеющей стали марки AISI 304 на 5 мест, для патронных фильтроэлементов высотой 250 мм и кодом адаптера А0, со штуцерами Ду50.мест, высотой 250 мм и кодом адаптера А0, со штуцерами Ду50.

Держатели патронных фильтроэлементов для газов

Марка Описание изделия
ДФП-201G-250
(130, 500, 750)-А7
Держатель фильтроэлементов для газа, из нержавеющей стали марки AISI 316L со штуцерами Ду15, 25, 32, для патронного фильтроэлемента, с кодом адаптера А7 и высотой 250 (130, 500, 750)мм. и высотой 250 (130, 500, 750)мм.
ДФП-203G-250-А7 Держатель для газа из нержавеющей стали марки AISI 304 на 3 места, для патронных фильтроэлементов высотой 250 мм и кодом адаптера А7, со штуцерами Ду50.места, высотой 250 мм и кодом адаптера А7, со штуцерами Ду50.
ДФП-205G-500-А0 Держатель для газа из нержавеющей стали марки AISI 304 на 5 мест, для патронных фильтроэлементов высотой 250 мм и кодом адаптера А0, со штуцерами Ду50.мест, высотой 250 мм и кодом адаптера А0, со штуцерами Ду50.
