НАЗНАЧЕНИЕ

Однопатронные фильтродержатели марки ДФП- предназначены для установки в них одного фильтрующего элемента высотой от 130 до 1000 мм и использ­уются для фильтрации нейтральных и агрессивных жидких от механических и коллоидных частиц при производительности фильтрации до 2 м3/ч (по воде).

МАТЕРИАЛЫ

Материалы, из которых производятся однопатронные фильтродержатели:

  • полипропилен марки 21060-016 ( ГОСТ 26996-86),
  • фторопласт 4 (ГОСТ 10007-80),
  • нержавеющая сталь марки AISI 316L.

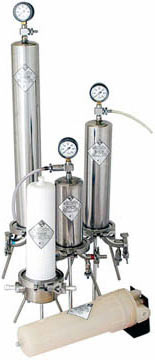

Однопатронные фильтродержатели

КОНСТРУКЦИЯ

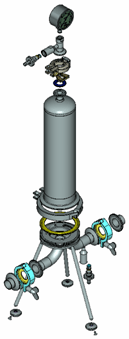

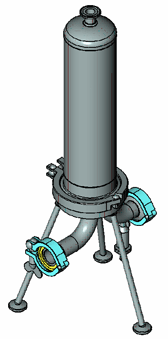

Держатели представляют собой сборную кон­струкцию, состоящую из колпака цилиндрической формы и основания, со­единяющихся быстросъемным хомутом. В основании имеется одно посадочное место для установки фильтрующего элемента. В стандартное оснащение фильтродержателей входит кран для стравливания воздуха и манометр. На входном патрубке устанавливается сливной кран. Подсоединение фильтродержателя к линии на быстросъемных хомутах типа TRI-CLAMP или шлангом при помощи ответных штуцеров под требуемый диаметр.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОПАТРОННЫХ ФИЛЬТРОДЕРЖАТЕЛЕЙ

Марка держателя

Материал

Габариты

Тmax, оC

Pmax, МПа

Ду, мм

Qном. по воде,

 м3

Высота

Ширина

ДФП-001L-150

Фторопласт-4

446

176

170

0,4

12

0,3

ДФП-001L-250

Фторопласт-4

580

176

170

0,4

14

0,5

ДФП-301L-250

Полипропилен

490

226

70

0,4

14

0,5

ДФП-201L-150

Нерж. сталь марки AISI 316L

563

235

180

0,6

15

0,3

ДФП-201L-250

Нерж. сталь марки AISI 316L

695

235

180

0,6

25

0,5

ДФП-201L-500

Нерж. сталь марки AISI 316L

943

235

180

0,6

25

1,0

ДФП-201L-750

Нерж. сталь марки AISI 316L

1195

235

180

0,6

32

1,5

ДФП-201L-1000

Нерж. сталь марки AISI 316L

1439

235

180

0,6

32

2,0

ДФП-

XYYL-

500-

А0-

01

Тип изделия
Держатель
Фильтроэлементов
П-Патронных


Цифровое обозначение материала и конструкции фильтродержателя:
X - материал: 0-фторопласт-4, 2 - нерж. сталь, 3 - полипропилен; YY - число посадочных мест для элемента; L - среда применения - жидкость

Высота фильтроэлементов, которые можно установить в держатель, мм

Код адаптера для концевой детали

Модификация, для базовых моделей не указывается

Пример обозначения ДФП-201L-250-А7

Фильтродержатель для жидкости из нержавеющей стали марки AISI 316L, на 1 посадочное место под патронный фильтроэлемент высотой до 250 мм с кодом адаптера A7 в базовом исполнении.
