Глубинные фильтрующие элементы ЭКОПЛАСТ-ФЭП-F марки ЭФП-110-G на основе политетрафторэтилена (марки фторопласт-4)

Наше предприятие производит глубинные фильтрующие элементы марки ЭФП-110 на основе политетрафторэтилена марки фторопласт-4 (ГОСТ 10007-80).

Фильтрующие элементы ЭКОПЛАСТ-ФЭП-F предназначены для очистки газов и жидкостей, в том числе агрессивных (масел, топлив, кислот, щелочей, гидравлических растворов) от механических примесей при температуре от -50°С до +160°С и перепаде давления на фильтрующем элементе до 0,4 МПа (4,0 кгс/см2).

Используются на предприятиях нефтегазовой отрасли, энергетической (в том числе в атомной энергетике), машиностроении, электронной, химической и других областях промышленности.

После фильтрации турбинное масло имеет следующие параметры: класс чистоты по ГОСТ 17216-2001 не хуже 9 (тонкость фильтрации 5 мкм); массовое содержание механических примесей не более 10 г/т.

Элемент выполнен целиком из политетрафторэтилена (марки Ф-4, ГОСТ 10007-80) без каких-либо добавок и наполнителей.

Элемент представляет собой однослойный полый цилиндр со следующими геометрическими размерами:

  • с внешним диаметром 152 мм, внутренним диаметром 130 мм, высотой 205 мм.
  • с внешним диаметром 116 мм, внутренним диаметром 94 мм, высотой 205 мм.
  • с внешним диаметром 75 мм, внутренним диаметром 49 мм, высотой 220 мм
  • с внешним диаметром 118 мм, внутренним диаметром 85 мм, высотой 282 мм.

 (По специальному заказу возможно изготовление фильтроэлементов других размеров).

Рейтинг фильтрации  - 1, 2, 3, 5, 10, 20, 40 мкм.

Аэродинамические характеристики фильтроэлемента ЭКОПЛАСТ-ФЭП-F размером 152/130-205:

Производительность по воздуху:

  • 18 м3/(час*кПа) для фильтроэлемента с рейтингом фильтрации 5 мкм
  • 7 м3/(час*кПа) – для фильтроэлемента с рейтингом фильтрации 1 мкм

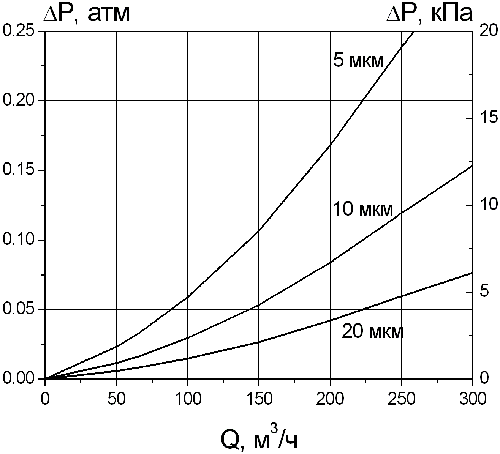

Аэродинамические характеристики фильтрующих элементов высотой 205 мм марки ЭФП-110-G... с разными рейтингами фильтрации (t=20°)

Процесс фильтрации осуществляется подачей очищаемой среды снаружи – вовнутрь фильтроэлемента.

Установка элемента в фильтродержателе осуществляется за счет уплотнения по торцам.

Помимо фильтрации от механических включений фильтроэлементы из фторопласта обеспечивают очистку газовых сред от аэрозольных примесей. Вследствие того, что фторопласт являются гидрофобным материалом, сепарация паров влаги и масла будет происходить на поверхности фильтроэлемента с последующим образованием капель и стеканием их вниз под действием силы тяжести.

Предлагаемые фильтрующие элементы выдерживают регенерацию острым паром в линии до Т=150°С.

Максимальная термохимическая стойкость и высокая механическая прочность позволяет осуществлять регенерацию фильтроэлементов противотоком, отдувкой очищенным газом, паром, использовать другие методы химической регенерации.

Технические характеристики элементов высотой 205 мм

Возможные рейтинги фильтрации, мкм.

1,0    5,0    10      20    40

Диапазон рабочих температур, °С

От -40 до +150

Максимальный перепад давления в прямом и обратном направлении фильтрации

0.4 МПа при   20°С

0.2 МПа при 150°С

Диапазон рН

1÷14

Стерилизация

Обработка паром в линии при 135°С в течение 30 минут. Количество циклов не ограничено.

Производительность по жидкости (µ=1сПз) при t=20°С и ΔР=0,1 МПа, м3/час

8     20     30     40     60

Изготавливаются по ТУ 9471-001-10835289-2008. Климатическое исполнение – В, категории размещения – 1,2,3 по ГОСТ 15150-69. Гарантийный срок хранения – не менее 10 лет.

Стоимость фильтроэлементов торговой марки «ЭКОПЛАСТ-ФЭП-F» определяется размерами и рейтингом фильтрации элемента – от 2,4 тыс. руб. до 5,4 тыс. руб. (с учетом НДС).

Срок поставки – в зависимости от количества заказываемых фильтроэлементов (100-200 штук в месяц каждого типоразмера).

Пример заказа

фильтрующего элемента ЭКОПЛАСТ-ФЭП-F с рейтингом 5 мкм с внешним и внутренним диаметром 152 и 130 мм высотой 205 мм высотой 205 мм

МАРКИРОВКА

ЭФП

110

G/5

205

152/130

Элемент Патронный Фильтрующий

Код материала: глубинный из фторопласта-4

Числитель: G (gas-газ)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Внешний и внутренний диаметр элемента, мм
