Глубинные фильтрующие элементы ЭКОПЛАСТ-PE марки ЭФП-101-L (ЭФП-ПЭ) на основе порошка сверхвысокомолекулярного полиэтилена

ЭКОПЛАСТ-PEФильтрующие элементы ЭКОПЛАСТ-РЕ предназначены для удаления из жидких сред, в том числе высокоагрессивных, частиц размером более 1 мкм при температурах от -60 до 100°С. Преимущественный диапазон использования – предварительная и финишная очистка жидкостей от твердых механических чвстиц.

Конструкция и материалы

Элемент выполнен из сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) без каких-либо добавок и наполнителей. Фильтровальный материал представляет собой двухслойный полый пористый цилиндр высотой 90, 125 или 250 мм, в котором общая пористость и размер пор уменьшаются от наружных слоев к внутренним. Элементы фильтра высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали из полипропилена. Эффективность удержания частиц - не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

По согласованию с Заказчиком могут быть изготовлены фильтрующие элементы с различным сочетанием слоев.

Общая информация

Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена, близкая к стойкости фторопласта-4, позволяет использовать элементы ЭКОПЛАСТ-РЕ для фильтрации практически всех жидких продуктов в диапазоне температур от -60 до +100°С.

Многослойная пористая структура элемента фильтра обеспечивает высокую грязеемкость элементов ЭКОПЛАСТ-РЕ, особенно по отношению к твердым механическим загрязнениям.

Уникальная механическая прочность элементов ЭКОПЛАСТ-РЕ позволяет проводить фильтрацию при высоких перепадах давления и использовать элементы при фильтрации вязких сред. Также это позволяет проводить промывку элементов ЭКОПЛАСТ-РЕ обратным током горячей водой и моющими растворами, в режиме гидроударов, что особенно актуально при загрязнении нерастворимыми осадками.

Технические характеристики элементов фильтра высотой 250 мм

Возможные рейтинги фильтрации, мкм.

1,0    2,0     5,0    10     20      50

Диапазон рабочих температур,°С

От -60 до +100°С

Максимальный перепад давления в прямом и обратном направлении фильтрации

0,6 МПа при 20°С

0,3 МПа при 100°С

Диапазон рН

1÷14

Стерилизация

Химическая стерилизация, автоклавирование при Т= +121°С в течение 30 минут.

Количество циклов  - не менее 20

Регенерация

Регенерацию рекомендуется выполнять промывкой обратным током горячей чистой водой, моющими растворами или фильтратом. Элементы выдерживают CIP-мойку при температуре до 100°C.

Рекомендуемая скорость потока жидкости, л/ч

До 500

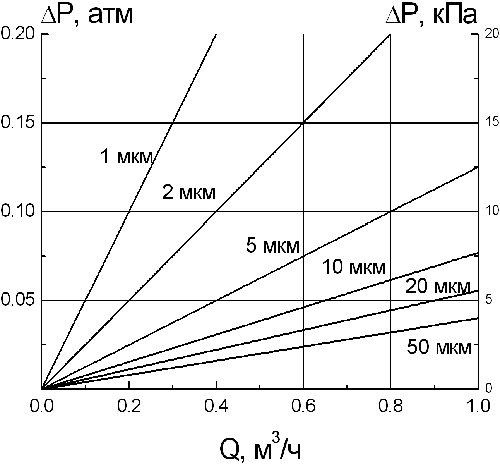

Гидравлические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-101-L с разными рейтингами фильтрации по жидкости (μ=1сПз, t=20оС)

Сертификация

  • Свидетельство о внесении в Государственный реестр медицинских изделий
  • Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОПЛАСТ-PE с рейтингом 1 мкм высотой 250 мм

СТАРАЯ МАРКИРОВКА

ЭФП

ПЭ

1

250

A0

НОВАЯ МАРКИРОВКА

ЭФП

101

L/1

250

A0

S

Элемент Патронный Фильтрующий

Код материала: глубинный из СВМПЭ

Числитель: L (liquid-жидкость)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

А0; А7; F0; F1; R; RR

Уплотнительный материал:

S; E
