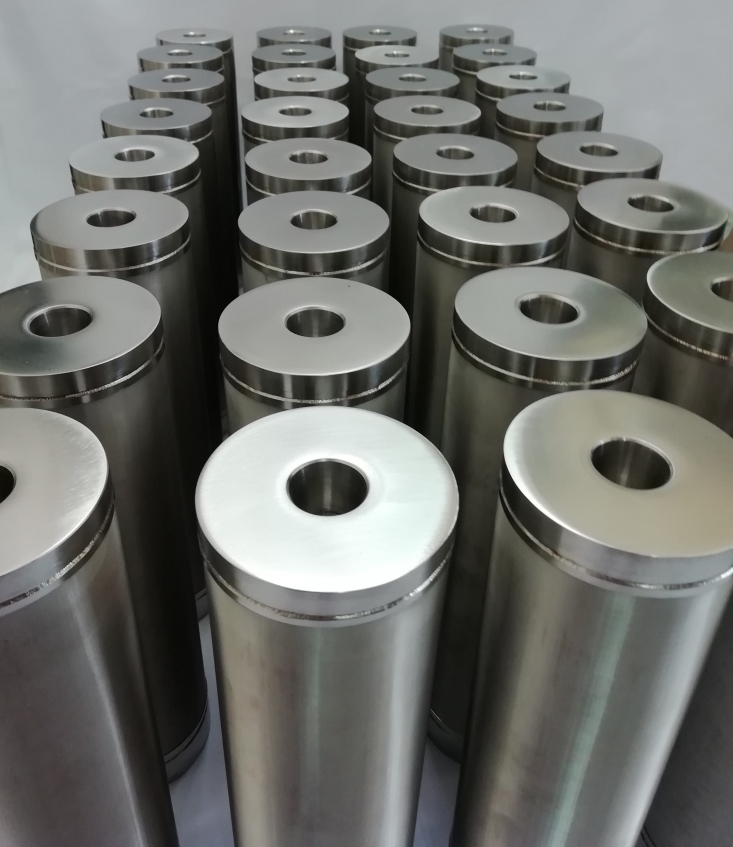

Сетчатые фильтрующие элементы ЭКОСТИЛ-G марки
ЭФП-202-G, ЭФП-222-G на основе сетки из нержавеющей стали

Фильтрующие элементы ЭКОСТИЛ предназначены для удаления из газообразных сред частиц размером более 2 мкм при температурах до от -60 до 160°С.

Общая информация

Низкое аэродинамическое сопротивление элементов для фильтров ЭКОСТИЛ обеспечивает высокую производительность и лимитируется пропускной способностью фильтродержателя.

Высокая термохимическая стойкость элементов ЭКОСТИЛ дает возможность использовать элементы ЭКОСТИЛ-G для очистки пара, а также проводить многократную пропарку в линии и химическую регенерацию, что существенно увеличивает срок службы элементов. Механическая прочность элементов для фильтров позволяет проводить фильтрацию при высоких перепадах давления – до 20 атм в направлении фильтрации. Защита рабочего слоя опорными сетками позволяет работать в любом направлении и проводить отдувку обратным током пара или газа.

Конструктивные и технические характеристики

Техническая марка ЭФП-202- ЭФП-222-
Состав фильтропакета Дренажная сетка из нержавеющей стали (НС) – Фильтровальная сетка из НС
Характеристика фильтровального материала Фильтровальная сетка из нержавеющей стали марки 12Х18Н10Т выполнена из сеток саржевого плетения с рейтингами фильтрации 2, 5, 10, 20, 40 мкм или полотняного плетения с рейтингами фильтрации 70, 100, 150, 200, 300, 500, 1000 мкм
Геометрия фильтропакета Негофрированный фильтропакет – в виде рукава
Способ сварки Расплавом полипропилена Лазерная сварка швов
Геометрия фильтропатрона Внешним диаметром – 65 мм, высотой – до 1 метра Внешним диаметром – 65 мм или 150 мм, высота - не ограничена. По согласованию возможно изготовление фильтроэлементов по чертежам Заказчика
Площадь фильтрации, м2 0,05 (для элемента высотой 250 мм) 0,05 (для элемента высотой 250 мм и внешним диаметром 65 мм), 0,12 (для элемента высотой 250 мм и внешним диаметром 150 мм)
Перфорированные каркасы Один внутренний литьевой каркас из полипропилена, усиленный витым каркасом из НС Один внутренний каркас из перфорированного НС листа с внутренними ребрами жесткости
Концевые детали Обе литьевые из полипропилена Обе из НС
Рабочий диапазон температур, °С -40 - 100 -70 – 300 (в воздушной атмосфере) -70 – 800 (в атмосфере инертного газа)
Максимальный прямой перепад давления, МПа 0,6 МПа при 40°С 0,2 МПа при 100°С 2,0 МПа при 40°С 0,6 МПа при 150°С
Максимальный обратный перепад давления, МПа 0,2 МПа 0,2 МПа
Регенерация Промывка прямым и обратным током горячей чистой водой, паром, моющими растворами или фильтратом. Элементы выдерживают CIP-мойку при температуре до 100°С То же, что и для элемента марки ЭФП-202. Прожиг в печи при температуре до 300-500°С.
Стерилизация Острым паром в линии при Т=135°С в течение 30 минут без ограничения циклов стерилизаций

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"

Пример заказа фильтрующего элемента ЭКОСТИЛ тупикового с рейтингом 5 мкм высотой 250 мм

МАРКИРОВКА

ЭФП

202

G/5

250

R

S

Элемент Патронный Фильтрующий

Код материала: сетки из нержавеющей стали

Числитель: G (gas-газ)

Знаменатель: Рейтинг фильтрации, мкм

Высота рабочей части элемента, мм

Код адаптеров:

A0; A7; F0; F1

Уплотнительный материал:

S; E
