Применение новых пористых материалов для нужд различных отраслей промышленности

Е. Acтaxoв, к.х.н.¹, А. Астахова, к.б.н.², П. Царин³, И. Колганов, к.т.н.⁴, С. Горобец⁵, А. Дымова⁶

Группа компаний «Обнинские фильтры» (далее – ГК «Обнинские фильтры) более 28 лет разрабатывает и производит новые фильтрующие материалы, осваивает современные методы очистки жидкостей и газов, занимается инжинирингом, консалтингом, ведет научные изыскания в области материаловедения и технологий для микрофильтрации. За последние несколько лет ГК «Обнинские фильтры» существенно расширила спектр заказчиков и в настоящее время сотрудничает с предприятиями микроэлектронной, приборостроительной, химической, атомной, машиностроительной, космической, нефтегазовой, металлургической, фармацевтической, пищевой и других отраслей промышленности.[1] Сегодня нашим предприятием на основе собственных НИОКР осуществляется выпуск инновационных пористых материалов – поропластов на основе политетрафторэтилена (ПТФЭ марки Ф-4, ГОСТ 10007-80) и сверхвысокомолекулярного полиэтилена (СВМПЭ) [2]. Об их свойствах, преимуществах и областях применения рассказывается в статье.

Поропласты могут производиться в виде пористых цилиндров различной геометрии, пленок и пластин толщиной от 0,3 до 5 мм и более. Возможно изготовление поропластов в виде композитов с различными наполнителями, например, активированным углем, цеолитами искусственного и природного происхождения и др.

Использование поропластов, выпускаемых нашей Группой компаний, для фильтрации жидких и газообразных сред в микроэлектронике описано в предыдущей статье [3].

Выпускаемые поропласты, имеющие открытую пористость, могут быть использованы в процессах массопереноса жидких и газообразных сред под действием перепада давления, температуры, концентрации, изменения потенциала электромагнитного поля и др. Наиболее распространенным процессом является фильтрация, однако существует еще целый ряд применений: вентилирование, абсорбция, капиллярный перенос, диффузия и т.п. Кроме того, поропласты могут выполнять конструктивную функцию, в частности для нанесения полимерных мембран.

ПТФЭ – наиболее термохимически стойкий полимер. Он выдерживает воздействие любых растворителей даже при повышенных температурах. Диапазон рабочих температур изделий из пористого ПТФЭ находится в пределах от температуры жидкого азота – 193°С до +160°С, ограниченно до +250°С. Данный материал обладает уникальной для известных полимеров химической инертностью, не разрушается и не выделяет никаких примесей при взаимодействии даже с высокоагрессивными веществами, что делает его незаменимым в микроэлектронной промышленности при работе с особо чистыми жидкостями и газами [4]. Политетрафторэтилен характеризуется наиболее высокой степенью гидрофобности (краевой угол смачивания около 110° [4, 5]).

СВМПЭ по химической стойкости приближен к фторопласту-4 (рабочий диапазон рН 1-14), однако рабочая температура материала лежит в диапазоне от –60 до 100 °С [6]. Полимер лишь немного уступает ПТФЭ по степени гидрофобности (краевой угол смачивания – около 95° [7, 8]).

Свойства выпускаемых ГК «Обнинские фильтры» изделий из поропластов представлены в табл. 1 и 2. Структуры материалов показаны в виде фотографий, полученных с использованием электронного микроскопа марки Inspect S производства компании FEI (рис. 1 и 2).

Рис. 1. Электронно-микроскопическая фотография пористой пленки на основе фторопласта-4	Рис. 2. Электронно-микроскопическая фотография пористой пленки из СВМПЭ

Таблица 1. Свойства поропластов из фторопласта-4 производства ГК «Обнинские фильтры»

Техническая марка /торговая марка	ФМ-100 / «ЭКОПЛАСТ-F»	ФМ-400 / «ЭКОПЛЕН-F»
Вид материала	Пористые цилиндры	Пленки или пластины
Геометрия материала	Наружный диаметр цилиндров от 10 до 150 мм, высота от 40 до 250 мм	Пленка в виде рулонов шириной до 260 мм
Толщина, мм	2–40	0,25–0,5
Пористость, %	35–55	40–60
Диапазон средних размеров пор, мкм	0,5–50	0,5–5
Удельная воздухопроницаемость, м3/(м2·ч·кПа·мм)	0,5–100	50–300
Давление продавливания воды, мбар	20–1000	200–1000
Прочность на разрыв, МПа	2-4	3–6
Разрывное удлинение, %	40–90	50–120

Выпускаемые ГК «Обнинские фильтры» поропласты проявили себя не только в промышленной микрофильтрации, но и в новом, порой уникальном, качестве. Например, в качестве аэраторов, компенсаторов давления в автомобильной и аэрокосмической промышленности, дыхательных перегородок, пористых носителей и для других применений, где востребована проницаемость материалов.

Пористая структура и свойства данных поропластов открывают новые возможности для использования в других технических областях:

1. В микроэлектронике в качестве пористых изделий и фильтров с низкими диэлектрическими проницаемостями и малыми диэлектрическими потерями. Удельная электропроводность может регулироваться благодаря варьированию пористости, размеров пор и толщины (геометрических размеров).
2. В высокочастотной технике из-за низкого уровня поглощения энергии пористые материалы на основе фторопласта-4 могут быть использованы, например, при изготовлении антенных и телекоммуникационных устройств. Благодаря особым свойствам поверхности на нее можно наносить металлы или печатать изображения. Данные термостойкие поропласты могут быть изготовлены с жесткой или гибкой структурой.
3. В качестве сепараторов для разделения различных жидких и газообразных сред, в том числе высокоагрессивных.
4. Для защиты датчиков от пыли и аэрозолей; при этом обеспечивается быстрая диффузия газов.
5. В качестве вентиляционных пористых перегородок – для выравнивания давления и обеспечения быстрой диффузии газа при одновременном отталкивании пыли, масла или водного аэрозоля.
6. Для фильтрации сжатого воздуха до степени очистки 0,2 мкм во всех отраслях промышленности.
7. В пневматических системах – для повышения надежности, эффективности и долговечности. Поропласты на основе СВМПЭ могут применяться в качестве пневматических глушителей для эффективного уменьшения шума оборудования.
8. При электрохимических измерениях, в электрохимических ячейках и т.п. устройствах в качестве гермовыводов, для изготовления полупроницаемых электродов, в качестве носителей катализаторов, а также возможно использование поропластов с различным рейтингом фильтрации в качестве компенсаторов давления.
9. В химических источниках тока, в том числе в аккумуляторах, для создания полупроницаемой перегородки и защиты электродов от разрушения.
10. В фольгированных диэлектриках в качестве диэлектрической подложки вместо монолитной пленки из ПТФЭ. Новые свойства пористых пленок, такие как гибкость, пористость, а также улучшенные по сравнению с монолитным ПТФЭ диэлектрические свойства, дают основания полагать, что можно получить более качественный продукт.
11. В ламинированных листовых материалах для уплотнений. Пористые пленки могут быть использованы как индивидуально, так и в виде прочного слоистого материала.

Таблица 2. Свойства поропластов из СВМПЭ производства ГК «Обнинские фильтры»

Техническая марка /торговая марка	ФМ-101 / «ЭКОПЛАСТ-РЕ»	ФМ-401 / «ЭКОПЛЕН-РЕ»
Вид материала	Пористые цилиндры	Пленки или пластины
Геометрия материала	Наружный диаметр цилиндров от 10 до 150 мм, высота от 40 до 250 мм	Пленки или пластины шириной до 280 мм
Пористость, %	35–50	35–50
Диапазон средних размеров пор, мкм	1–100	2–50
Удельная воздухопроницаемость, м3/(м2·ч·кПа·мм)	2–50	100–1500
Прочность на разрыв, МПа	3–7	2–8
Разрывное удлинение, %	20–50	20–60

Существует мировой опыт применения поропластов в различных технических областях. К сожалению, этот опыт недостаточно используется отечественными производителями.

Новые уникальные свойства получаемых материалов позволят существенно расширить сферы применения данных поропластов. Ниже представлен перечень направлений, в которых поропласты наиболее востребованы в мировой практике.

Пористые пленки из чистого ПТФЭ используются в качестве:

• носителей твердой фазы в хроматографических колонках в жидкостной и гель-хроматографии;
• акустических вентиляционных диафрагм для мобильных электронных устройств;
• вентиляционных пористых перегородок в резервуарах для чернил, которые позволяют вентилировать системы подачи в принтерах, в то же время препятствуя проливанию чернил из емкости.

Поропласты из СВМПЭ могут применяться:

• в качестве подложек для хрупких мембран;
• в системах порошкового покрытия в качестве подложек для псевдоожиженного слоя. Благодаря постоянному размеру пор и контролируемому режиму изготовления обеспечивается равномерное распределение порошка вследствие равномерного распределения потока воздуха.

В медицине расширяются сферы применения поропластов из биологически инертных полимеров ПТФЭ и СВМПЭ в виде имплантатов, биопротезов, мембран для оксигенаторов, материалов и фильтров для биотехнологий, воздушных фильтров для капельниц и т.п. Поропласты используются в аналитических целях, при диагностике in vitro, при молекулярных диагностических процедурах. Они находят применение в качестве наконечников для пипеток и деталей пробоотборников с целью защиты от пыли и аэрозолей, носителей при экстракции и концентрировании.

В текстильной, автомобильной и мебельной промышленности поропласты из СВМПЭ могут применяться в качестве вакуумных прижимных листов для разделочных столов.

В настоящий момент нашим предприятием проводится комплекс научно-технологических и опытно-конструкторских работ по выпуску пористых материалов из композитных материалов на основе СВМПЭ.

В табл. 3 показаны свойства поропластов из композитных материалов на основе СВМПЭ с различными наполнителями.

Таблица 3. Свойства поропластов из композитных материалов на основе СВМПЭ производства ГК «Обнинские фильтры»

Наполнитель	Активированный уголь (50%)	Активированный уголь (30%)	Природный цеолит (30%)	Искусственный цеолит марки NaA (30%)	Искусственный цеолит марки NaХ (30%)
Геометрия материала	Полый цилиндр диаметром 65 мм и высотой 250 мм	Пленка толщиной 1–1,5 мм	Пленка толщиной 1–1,5 мм	Пленка толщиной 1–1,5 мм	Пленка толщиной 1–1,5 мм
Общая пористость, %	60 ± 5	50 ± 4	42 ± 3	38 ± 2	47 ± 2
Размер пор: максимальный / средний, мкм	10 / 3	8 / 2	7 / 1	4 / 1	5 / 1
Удельная производительность по воздуху	250 ± 20 л/(ч∙кПа)	45 ± 15 м3/(м2∙ч∙кПа)	10 ± 3 м3/(м2∙ч∙кПа)	17 ± 1 м3/(м2∙ч∙кПа)	10 ± 1 м3/(м2∙ч∙кПа)
Прочность на разрыв, МПа	–	5,4	5,6	5,3	2,2
Разрывное удлинение, %	–	28	63	106	12
Рабочий диапазон рН	1–14	1–14	2–11	3–11	2–11

Поропласты из композитных материалов имеют двойной механизм очистки жидких и газообразных сред: они очищают фильтруемые среды от твердых и коллоидных частиц (глубинный механизм удержания частиц) и от растворенных веществ (сорбционный механизм удержания). Данные свойства материалов могут быть использованы в различных отраслях промышленности.

Возможно изготовление композиционных поропластов с порошковыми или волокнистыми наполнителями, придающими новые товарные свойства, например электропроводность.

На рис. 3 показана фотография структуры пористой пленки из композита СВМПЭ с активированным углем.

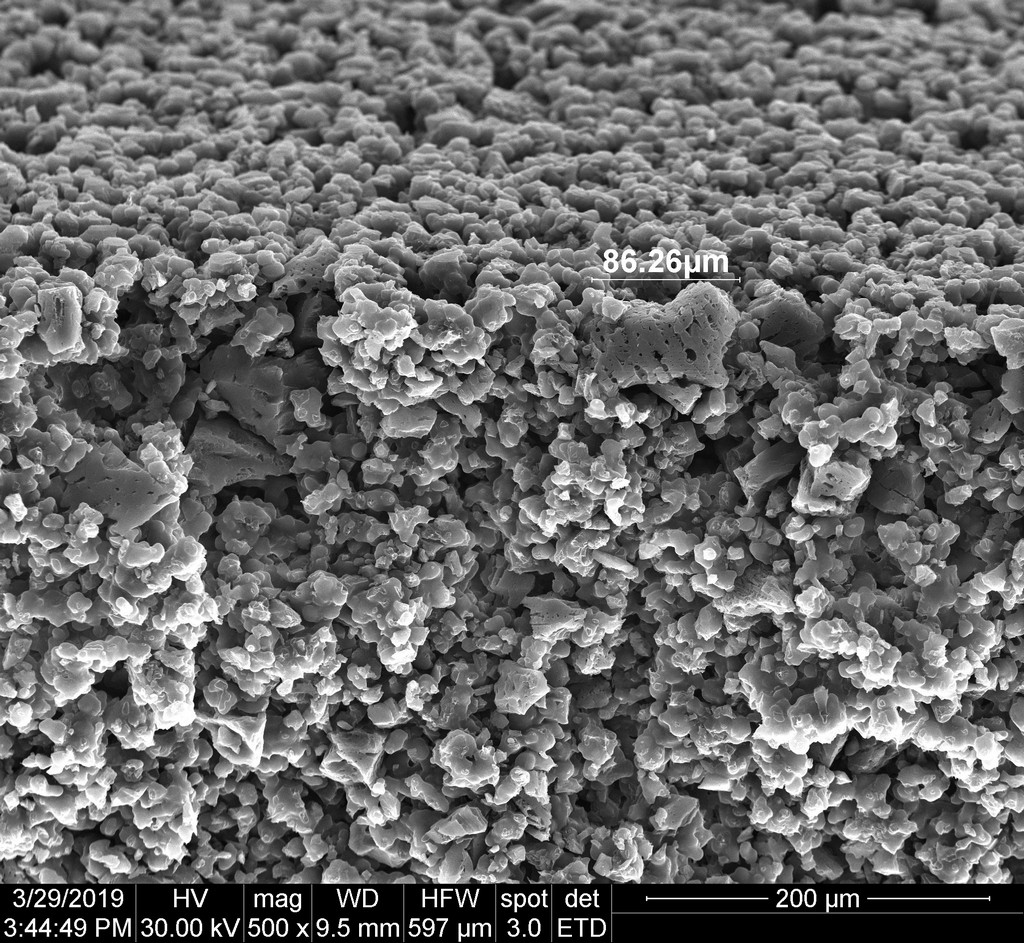

Рис.3. Электронно-микроскопическая фотография пористой пленки на основе композита из 70% СВМПЭ и 30% активированного угля

Уникальность материалов на основе смеси полимеров (СВМПЭ) и цеолитов связана с твердой пористой структурой полученных пленок, с различной степенью смачивания водой: у СВМПЭ поверхность гидрофобная, а у цеолитов – гидрофильная. Соответственно в зависимости от степени сродства к различным жидкостям данные материалы будут проявлять либо олеофильные, либо олеофобные свойства, либо оба свойства одновременно. Химическая стойкость данных материалов к кислотам и щелочам определяется стойкостью цеолитов, а по отношению к маслам и углеводородам – стойкостью СВМПЭ.

Пористые материалы на основе фторопласта-4 и сверхвысокомолекулярного полиэтилена, изготавливаемых в виде блоков и пленок, в силу своих особых свойств (высокая химическая и термическая стойкость, низкая диэлектрическая проницаемость, гидрофобность) могут применяться в микро- и радиоэлектронной промышленности в качестве сепараторов и фильтров для очистки и разделения любых жидких и газообразных сред с температурами от –60 до 160 °С, вентиляционных пористых перегородок и диафрагм, для защиты датчиков, в качестве носителей и подложек для различных материалов, в электрохимических источниках тока.
