ГК "Обнинские Фильтры" имеет большой опыт решения задач по очистке газообразных сред на предприятиях пищевой промышленности. Изготавливается оборудование для очистки пара и газов.

Очистка сжатого воздуха, азота, углекислоты и других газов

Система для очистки газов

Фильтрующие элементы из фторопласта-4 и сверхвысокомолекулярного полиэтилена (СВМПЭ) очищают воздух от капельной жидкости за счет гидрофобности - свойства, которое не позволяет воде проникнуть в тонкие поры до достижения определенного избыточного давления. Пары влаги и масла имеют более высокие значения динамической вязкости, чем значения динамической вязкости воздуха и иных газов, и на поверхности гидрофобного фильтрующего слоя происходит эффективное сепарирование паров воды и масла. Поскольку основные загрязнения как органического, так и неорганического характера находятся в газах в аэрозольных частицах, то при фильтрационной очистке газов происходит одновременно их осушение и очистка от примесей различного характера.

Гидрофобность фильтрующих материалов является существенным положительным отличием фильтрующих элементов из фторопласта-4 и СВМПЭ от используемых для этих же целей элементов из пористых металлов и металлокерамики. Несомненным достоинством фторопласта-4 и СВМПЭ является их практически абсолютная инертность и нейтральность, т.е. материалы никаким образом не влияют на фильтруемую среду и сами не изменяются под действием фильтруемой среды.

Для очистки газов рекомендуется использовать каскадную двух- трехступенчатую систему очистки. Первые две ступени – пыле-, влаго-, маслоотделение и получение чистого осушенного газа. Третья ступень – получение стерильного газа.

На первой ступени проводится предварительная очистка газа при помощи фильтроэлементов из модифицированного полиэтилена торговой марки ЭКОПЛАСТ-РЕ-G или фторопласта-4 торговой марки ЭКОПЛАСТ-F-G с порогом задержания частиц 5 мкм. Окончательную очистку необходимо делать максимально близко к точкам использования, с помощью гидрофобных глубинных или мембранных фильтроэлементов из фторопласта торговой марки ЭКОПЛЕН-F-G или ЭКОПОР-F-G с порогом задержания частиц 0.5 или 0.2 мкм.

Предлагаемые фильтрующие материалы являются гидрофобными, а поскольку пары влаги и масла имеют более высокие значения динамической вязкости, чем значения динамической вязкости газа, на поверхности фильтрующего слоя происходит эффективное сепарирование паров воды и масла, получаемый газ сухой и чистый. Для получения стерильного воздуха используется гидрофобный мембранный элемент с рейтингом фильтрации 0.2 мкм.

Многослойная структура фильтроэлементов обеспечивает повышенную грязеемкость, и по ресурсу работы элементы не уступают зарубежным аналогам. Высокая термохимическая устойчивость фильтроэлементов позволяет фильтровать любые, в том числе высокоагрессивные среды в широком диапазоне температур (от -30 до 180°С). Имеется возможность стерилизации в соответствии с требованиями ОСТ 42-21-2-85, многократной регенерации и повторного использования фильтроэлементов.

Очистка пара

Пар является агрессивной средой. Механические и аэрозольные включения в виде окалины, сажи, паров влаги и масла обусловлены способом получения пара и его транспортировкой к месту использования. Очистку пара предлагается проводить также в один или два этапа, используя гидрофобные фильтроэлементы из фторопласта-4. Рабочая температура фильтроэлементов из фторопласта-4 – до 170°С. Выбор порога задержания фильтроэлемента зависит от задачи.

Фильтродержатели для пара и газов

Для решения задач очистки газов изготавливаются фильтродержатели специальной конструкции, имеющие конденсатосборник со сливным краном. ООО "НПП Эко-Фильтр" выпускает серию фильтродержателей, выбор которых зависит от объемного (массового) расхода газа.

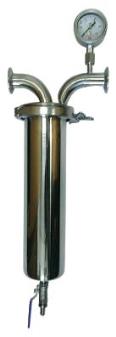

Фильтродержатель, тип 2
Фильтродержатель, тип 2
Фильтродержатель
Фильтродержатель, тип 1

Однопатронные фильтродержатели предназначены для очистки пара в точках использования. Они устанавливаются в линию колпаками вниз для того, чтобы была возможность сбора и сброса конденсата. Присоединение в линию с помощью быстросъемных хомутов.

Многопатронные фильтродержатели марки ДФП-203-... и ДФП-205-... предназначены для использования в процессах очистки от механических частиц и влаги больших объемов газов или пара.

Многопатронный держатель
Многопатронный держатель

Эти фильтродержатели изготавливаются из нержавеющей стали и состоят из корпуса с пятью посадочными местами под фильтрующие элементы и цилиндрического колпака с манометром. Корпус имеет эллиптическое днище, которое выполняет роль конденсатосборника. К днищу приварен патрубок для сброса конденсата.

Внутренний объем фильтродержателя не превышает 25 л, поэтому на него не распространяется ограничение – «изготовление и эксплуатация сосудов под давлением».

По специальному заказу такие фильтродержатели изготавливаются с термозащитой из пенополиуретана.

Выбор оборудования и фильтрующих элементов

НазначениеРасход газа,
м3/час
Корпусное оборудованиеСменные фильтрующие элементы
Расход пара,
кг/ч
Предварительная фильтрация 150-300 Многопатронный фильтродержатель ДФП-203 или ДФП-205
(3 или 5 элементов высотой 250 мм)
ЭКОПЛАСТ-РЕ-G или ЭКОПЛАСТ-F-G с рейтингом 5 мкм
150-350 ЭКОПЛАСТ-F-G с рейтингом 10 мкм
80-150 Однопатронный фильтродержатель ДФП-201G-500-А7 или ДФП-201G-750-А7 ЭКОПЛАСТ-РЕ-G  или ЭКОПЛАСТ-F-G с рейтингом 5 мкм
80-150 ЭКОПЛАСТ-F-G с рейтингом 10 мкм
20-80 Однопатронный фильтродержатель ДФП-201G-250-А7 или ДФП-201G-500-А7 ЭКОПЛАСТ-РЕ-G или ЭКОПЛАСТ-F-G с рейтингом 5 мкм
20-80 ЭКОПЛАСТ-F-G  с рейтингом 10 мкм
до 20 Однопатронный фильтродержатель ДФП-201G-125-A7 ЭКОПЛАСТ-РЕ-G  или ЭКОПЛАСТ-F-G с рейтингом 5 мкм
до 20 ЭКОПЛАСТ-F-G с рейтингом 10 мкм
Стерилизующая фильтрация газов и тонкая очистка пара до 100 Многопатронный фильтродержатель ДФП-203 или ДФП-205
(3 или 5 элементов высотой 250 мм)
ЭКОПОР-F-G-M и ЭКОПЛЕН-F-G с рейтингом 0.2 мкм
150-300 ЭКОПЛАСТ-F-G с рейтингом 1 мкм
до 50 Однопатронный фильтродержатель ДФП-201G-500-А7 или ДФП-201G-750-А7 ЭКОПОР-F-G-M и  ЭКОПЛЕН-F-G с рейтингом 0.2 мкм
80-150 ЭКОПЛАСТ-F-G с рейтингом 1 мкм
до 20 Однопатронный фильтродержатель ДФП-201G-250-А7 или ДФП-201G-500-А7 ЭКОПОР-F-G-M и ЭКОПЛЕН-F-G с рейтингом 0.2 мкм
20-80 ЭКОПЛАСТ-F-G  c рейтингом 1 мкм
до 10 Однопатронный фильтродержатель ДФП-201G-125-A7 ЭКОПЛЕН-F-G  с рейтингом 0.2 мкм
до 20 ЭКОПЛАСТ-F-G с рейтингом 1 мкм

Фильтроэлементы могут быть установлены в корпуса других производителей.

Сертификация:

  • Регистрационное удостоверение Росздравнадзора (Минздрав России)
  • Декларация соответствия ТР ТС "О безопасности машин и оборудования"
