Назначение
Предназначены для очистки сильно загрязненных водноспиртовых (ВСР) растворов в непрерывном режиме от механических частиц (в т.ч. пылевидного угля) размером 1 – 5 мкм. Установки разработаны на производительность 2.5, 6, 8 и 16 куб. м/час.
Базовая комплектация фильтра
Фильтрационные установки представляет собой сборную конструкцию (см. Фото.) изготовленную из нержавеющей стали, состоит из нескольких фильтродержателей, электронасосов, запорно-регулирующей арматуры, смонти-рованных на единой раме. Установка имеет поддон со сливом. Имеется звуковая и световая сигнализация при аварийных режимах работы (отсутствие воздуха, воды).
Промышленные фильтры могут работать как в режиме постоянного расхода, так и в режиме постоянного давления на выходе.
Принцип работы фильтрационной установки:
Суспензия насосом подается на входы параллельно работающих фильтров первой ступени с патронными фильтрующими элементами из нержавеющей сетки.
Одновременно работают от двух до четырех фильтров, при этом один находится в регенерации, остальные – в работе. После фильтров первой ступени окончательно очищается на фильтре второй ступени.
Давление на входе в фильтрационную установку, на входе во вторую ступень и на выходе из установки контролируется электронными датчиками давления, расход контролируется электронным расходомером и поддерживается на заданном уровне с помощью частотного регулятора контролирующего работу насоса.
В ходе работы периодически, в автоматическом режиме производится регенерация фильтров первой ступени. Осадок угля смывается в фильтр - ловушку, которая после осушения промывается обратным током воды в канализацию. Процессы заполнения, намыва и регенерации фильтров полностью автоматизированы и проходят без участия человека по специально разработанному алгоритму, реализованному в контроллере. Информация об основных параметрах работы установки выводится на экран дисплея контроллера.

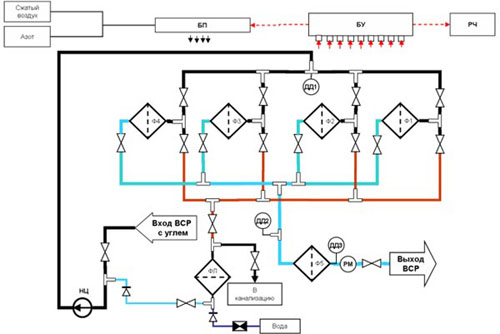

Схема непрерывной фильтрации углесодержащих растворов
|
Обозначение | Описание |
|---|---|
|
Ф1-4 |
Многопатронный фильтр с фильтроэлементами из нерж. сетки с рейтингом 5мкм. |
|
Ф5 |
Многопатронный фильтр с фильтроэлементами рейтингом 1мкм. |
|
НЦ |
Насос центробежный, моноблочный, взрывозащищенный, ОНЦ |
|
ФЛ |
Фильтр-ловушка с дисковым фильтрующим элементом из нерж. сетки с размером ячейки 5 мкм. |
|
БУ |
Промышленный контроллер SMLogix2010C -2223 |
|
БП |
Блок электро-пневмораспределителей. |
|
РЧ |
Частотный регулятор DELTA |
Технические характеристики некоторых фильтрационных установок
| Наименование показателей | Каскад У-2-2,5 | Каскад У-2-16 |
|---|---|---|
| Рейтинг фильтрации | 5мкм (1-я ступень) и 1мкм (2-я ступень) | |
| Требования к прозрачности фильтрата | Не ниже 97%, при измерении на спектрофотометре на длине волны 440-560нм. | |
| Номинальная производительность по ВСР, м³/ч |
0.02/0.3 | |
| Концентрация пылевидного/порошкообразного угля, не более г/л. | 5мкм (1-я ступень) и 1мкм (2-я ступень) | |
| Режим работы | Автоматический, непрерывный, с периодической регенерацией фильтров первой ступени. Поддержание постоянного расхода в пределах от 0.5 до номинала | |
| Количество фильтров первой ступени | 2 | 4 |
| Материал проточной части установки | Нержавеющая сталь 12Х18Н10Т, ГОСТ 19903-74 | |
| Диаметр условного прохода основной магистрали, мм | 32 | 50 |
| Общая высота установки, не более, мм | 1650 | 1750 |
| Длина, не более, мм | 2450 | 3500 |
| Ширина, не более, мм | 850 | 880 |
| Масса установки, не более, кг | 350 | 150 |
| Напряжение питания | 3ф, 380В | |
| Max. рабочее давление | до 6 атм. | |
| Мах. температура при пропаривании | До 100° C | |
| Электрическая мощность, кВт | 1.5 | 3.0 |
