Назначение

Многопатронные фильтродержатели марки ДФП-2ХХLпредназначены для установки в них патронных фильтрующих элементов от 250 до 1000 мм и используются при фильтрации от механических и коллоидных частиц больших объемов нейтральных и агрессивных жидкостей.

Материалы

Многопатронные фильтродержатели производятся из нержавеющей стали марки 12Х18Н10Т (AISI 304) или AISI 316L.

Конструкция

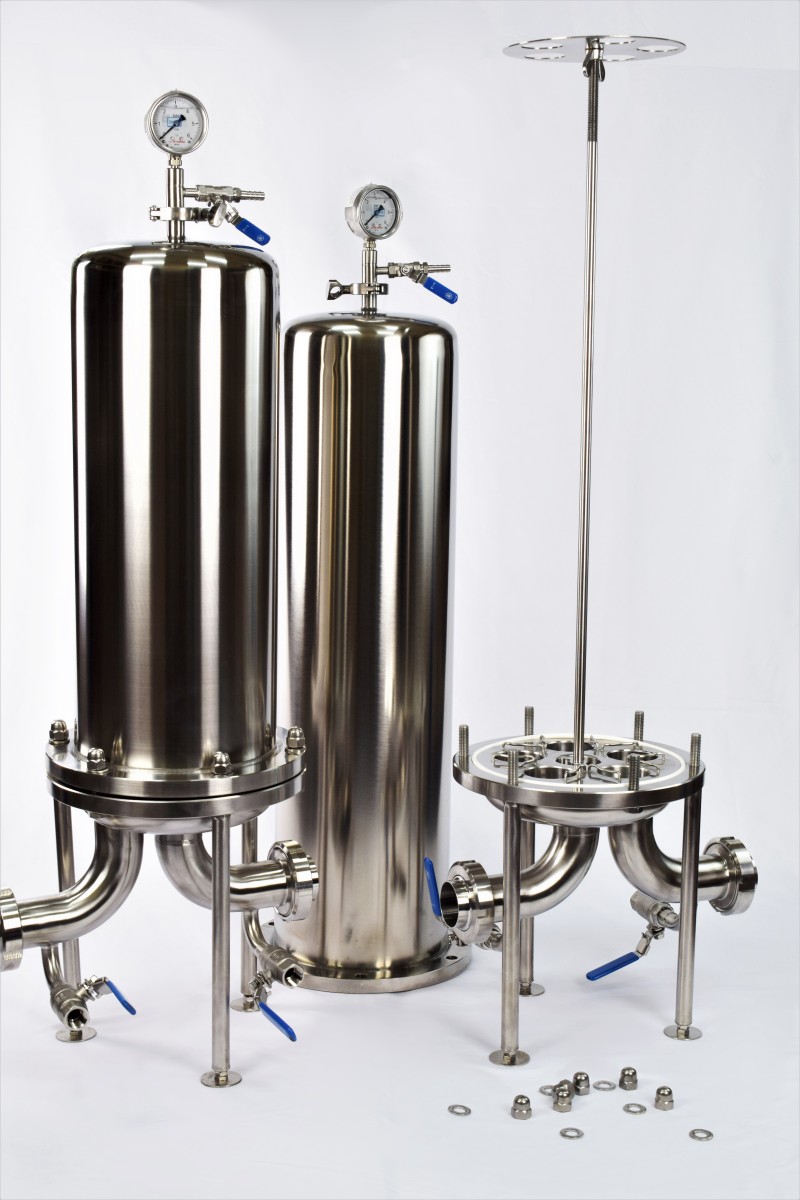

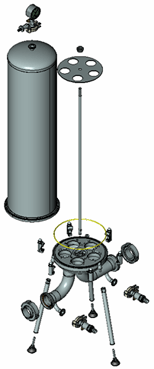

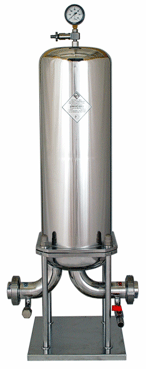

Держатели из нержавеющей стали марки ДФП-2ХХL  состоят из основания и корпуса. В основании имеются от 3 до 18 посадочных мест для фильтрующих элементов. В стандартное оснащение фильтродержателей входит кран для стравливания воздуха и манометр. На входном и выходном патрубках устанавливаются сливные краны. Подсоединение фильтродержателя к линии - муфтовое или фланцевое.

Технические характеристики многопатронных фильтродержателей

  Открыть таблицу в новом окне в формате PDF

Марка держателяМатериалКол-во элемен-
тов, их высота,
мм
Габаритные размеры, ммМакс.
рабо-чая темп. °С
Макс. рабо-чее дав-ление, МПаДиа-метр услов-ного прохода, мм

Номи-
наль-ная
произ-води-тель-ность,
м3/час

выс.шир.

Держатели на 3 посадочных места

ДФП-203L-500

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

Зх500

1012

324

150

0,6

32

3

ДФП-203L-750

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

Зх750

1262

324

150

0,6

32

4,5

ДФП-203L-1000

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

Зх1000

1512

324

150

0,6

32

6

Держатели на 5 посадочных мест

ДФП-205L-500

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

5х500

1041

426

150

0,6

50

5

ДФП-205L-750

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

5х750

1291

426

150

0,6

50

7,5

ДФП-205L-1000

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

5х1000

1541

426

150

0,6

50

10

Держатели на 8 посадочных мест

ДФП-208L-750

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

8х750

1348

468

150

0,6

50

12

ДФП-208L-1000

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

8х1000

1598

468

150

0,6

50

16

Держатели на 12 посадочных мест

ДФП-212L-750

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

12х750

1368

468

150

0,6

50

18

ДФП-212L-1000

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

12х1000

1618

468

150

0,6

50

24

Держатели на 18 посадочных мест

ДФП-218L-750

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

18х750

1447

606

150

0,6

80

27

ДФП-218L-1000

Нерж. сталь марки
12Х18Н10Т (AISI 304)
или AISI 316L

18х1000

1697

606

150

0,6

80

36

ДФП-

XYYL-

500-

А0-

01

Тип изделия
Держатель
Фильтроэлементов
П-Патронных

Цифровое обозначение материала и конструкции фильтродержателя:
X - материал: 2 - нерж. сталь; YY - число посадочных мест для элемента; L - среда применения - жидкость,

Высота фильтроэлементов, которые можно установить в держатель, мм

Код адаптера для концевой детали

Модификация, для базовых моделей не указывается
